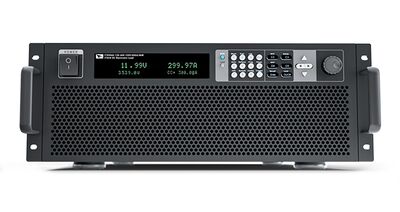

Neues aus dem Power-Bereich: DC-Hochleistungs-Last IT8900G/L

Verfügbare Leistungskriterien von IT8900G/L:

- 0-Volt-Lastfunktion
- Dynamischer Modus bis zu 30 kHz
- Bis zu 8 Arbeitsmodi (CC, CV, CP, CR...)
- Master-Slave-Parallelschaltung, flexible Leistungskonfiguration
- Ideal für vielfältige Anwendungen in verschiedenen Bereichen

Dieses Flaggschiff-Produkt im klassischen Design von ITECH setzt neue Industriestandards und kann ab sofort bei uns bestellt werden.

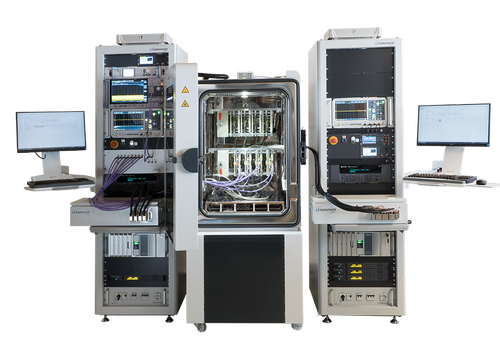

Funktionstestsysteme von LXinstruments

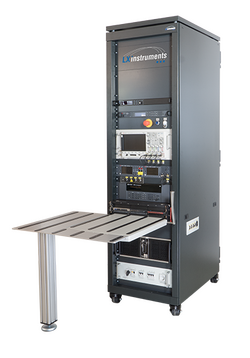

Als Systemintegrator bieten wir anwendungsspezifische Systeme für besondere Testaufgaben sowie unsere Offene Test Plattform als modularen Testsystem-Baukasten (OTP).

Bei der OTP ermöglichen zwei alternative Architekturen, basierend auf LXI oder PXI, den Bau von Systemen, die entweder kosteneffizient sind (LXI), dabei trotzdem messtechnische Leistungsfähigkeit beweisen, oder auf maximalen Durchsatz für die Hochvolumen-Fertigung (PXI) ausgelegt sind. Bei Bedarf können beide Architekturen kombiniert werden. Die Instrumentierung stammt bei unseren Systemen von namhaften Herstellern wie Keysight Technologies®, National Instruments® und Rohde & Schwarz®.

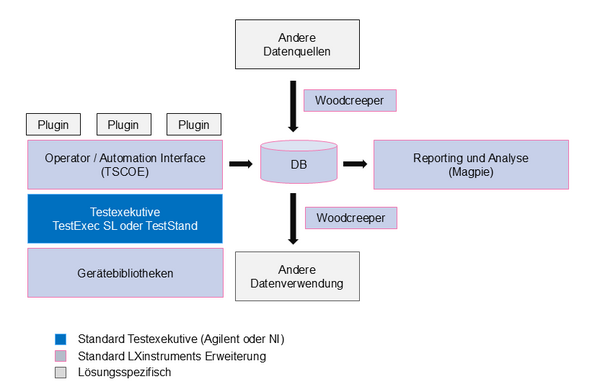

Funktionstest-Software

Eine leistungsfähige Software-Umgebung mit Datenbank für die Verwaltung von Prüfergebnissen und Testparametern ist für effiziente Funktionstestsysteme von zentraler Bedeutung.



Die LXinstruments Software Suite umfasst:

• LX-TSCOE (Grafische Bedienerschnittstelle)
• LX-Database (relationale MySQL oder Microsoft SQL Datenbank)
• LX-Magpie (Datamining und Reportgenerierung)
• LX-TestStep Libraries (Testschritt-Bibliotheken) für NI TestStand und Keysight TestExec SL



Sie bietet in Verbindung mit dem Test Sequenzer NI TestStand beste Voraussetzungen für die schnelle Realisierung der Prüfapplikationen und die Wiederverwendung von einmal erstellten Software-Funktionen in verschiedenen Projekten.

Batteriezyklisierer von Novonix

Sie sind auf der Suche nach einem qualitativ hochwertigen Batterietestsystem zur Messung der Batterieperformance?

Lithium-Ionen-Batteriestressprüfungen wie Batterielade- und entladevorgänge, Simulation der Batteriealterung, Batterie-Kapazitätstests und Formierungsprozesse unter unterschiedlichen Umwelt-Simulationen?

Alles problemlos möglich für unsere Batterieleistungstestsysteme für Lithium-Ionen-Batterien...

Wir bieten modernste Lösungen für präzise Batterietestsysteme, Formations- und Klassifikationssysteme von Novonix für alle Anforderungen, die sich bei der Batterieproduktion, der Herstellung von Elektrofahrzeugen und der Produktion von Energiespeicher stellen. Durch die Vielfalt der Messsysteme beider Hersteller sind wir in der Lage für jede Anforderung die optimale Lösung zu finden.

Wir bieten Ihnen leistungsfähige Basisausführungen z.B. für einfache Batteriealterungstests bis zu anspruchsvollen High-End-Lösungen für hochpräzise Messergebnisse z.B. für Wareneingangstest von gelieferten Zellen aus Asien zur Leistungsbewertung Ihrer Batteriezellen, Batteriemodule und Batteriepacks.

Alle unsere Systeme bieten

• Zelltester
• Zellkabel und Zellhalterung
• Temperaturschränke
• integrierte Systeme für platzsparende Lösungen

Novonix







Mit Niederlassungen in Kanada und den USA bietet NOVONIX fortschrittliche Hochleistungsmaterialien, Ausrüstungen und Dienstleistungen für die weltweite Produktion von Lithiumbatterien an. Die hochpräzisen Testsysteme finden vor allem in der Forschung und Entwicklung Verwendung. Die Prüfungen finden auf Zellebene statt und liefern exakte Ergebnisse auf höchstem Niveau.

Typische Anwendungen sind zum Beispiel die Cell Selection bei der Qualitätseingangskontrolle von Zellen oder Zellmaterial-Performancetests.

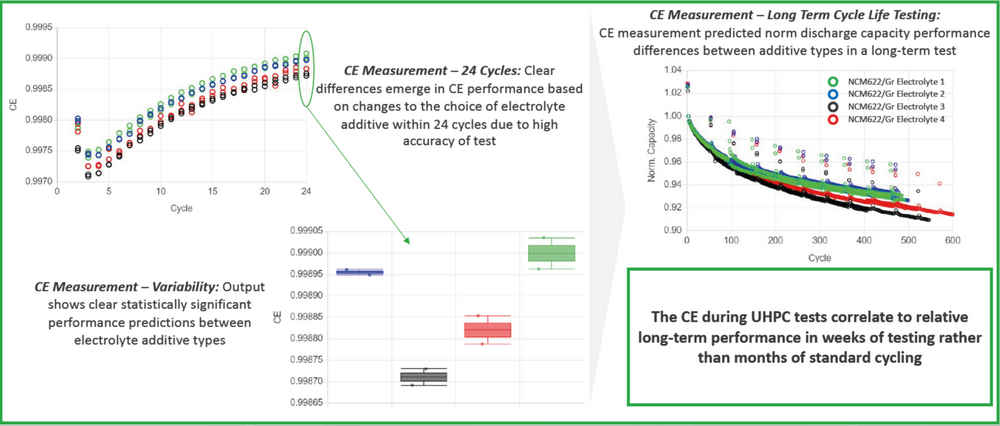

Professor Jeff Dahn von der Dalhousie University, einer der weltweit anerkannten Batteriepioniere, entwickelte die "Novonix-Hochpräzisionscoulometrie". Beim Entwickeln und Testen von Produkten mit wiederaufladbaren Batterien kommt es auf einen effizienten Arbeitsablauf an. Dieses Ultrahochpräzisions-Coulometrie-System (UHPC) stellt derzeit das einzige weltweit verfügbare System dar, mit dem sich elektrochemische Prozesse mit überaus hoher Genauigkeit und Geschwindigkeit analysieren lassen. Forschungsergebnisse, die mit herkömmlichen Testmethoden mehrere Monate beansprucht hätten, sind mit UHPC in wenigen Tagen verfügbar.

Das aktuelle Sortiment an UHPC-Systemen bietet derzeit Strombereiche

von 100 µA bis 20 A und ermöglicht so Präzisionsmessungen bis 2 nA.

NOVONIX-Systeme werden mit hoher Datenqualität eingesetzt in den Bereichen

• Batterie-Zyklisierer zur Batterieformation
• Messung des DC-Innenwiderstands
• Alterungstests
• Ermittlung der C-Rate etc.

Die schlüsselfertigen, modularen Systeme mit Zellhaltern und Wärmekammern verfügen über eine moderne, intuitive und konfigurierbare Software. Damit ist NOVONIX auf dem Weg revolutionäre Lösungen anzubieten, um die Verwendung sauberer Energie und effiziente und langlebige Energiespeicher für die Zukunft zu ermöglichen.

Wartungs- und Reparatur-Dienstleistungen direkt von uns

Neben dem Vertrieb bieten wir auch Wartungs- und Reparatur-Dienstleistungen an, so dass Sie nicht nur erstklassige Produkte erhalten, sondern auch auf professionelle Unterstützung bei Wartung und Reparatur vertrauen können - direkt von den Experten ohne lange Wege.

Hochspannungs-Prüfhaube/-Prüfkäfig

Zur Einhaltung der Norm EN50191 entwickelt LXinstruments HV-Prüfhauben zur normgerechten Gestaltung sicherer Arbeitsplätze. Die Prüfhauben verhindern das Berühren eines Prüflings während des Auftretens gefährlicher Spannungen. Sollte die jeweilige Prüfhaube dennoch geöffnet werden, wird die Spannung automatisch unterbrochen.

Die Norm EN50191 („Einrichten und Betreiben elektrischer Prüfanlagen“) beschreibt die Anforderungen an die Arbeitsplatzgestaltung für Prüfplätze, an denen mit gefährlichen Spannungen gearbeitet wird.

Ausschlaggebend für die Relevanz der Norm sind:

• Spannungen >60V DC oder >25V AC
• Ströme über 3mA AC bzw. 12mA DC
• Gespeicherte elektrische Energie >350mJ

Ausbau der LXinstruments-Prüfhauben:

• Stabiler, hochisolierender Kunststoff mit schwenkbarer, transparenter Haube
• Eingebauter Sicherheitsschalter zur Verriegelung der Haube und zur Freigabe der Hochspannungsquellen
• Im Boden großzügig dimensionierter Verdrahtungsraum
• Vorbereitete Durchbrüche für einfachen Anbau von Steckverbindern und andere Schnittstellen oder Kabeldurchführen
• Kraftloses Öffnen und schließen durch abgestimmte Gasfedern
• Kugellager für hohe Zykluszahlen ausgelegt
• Größen 600mm und 900mm verfügbar

EINE AUSWECHSELBARE ADPTERPLATTE IN DER PRÜFZELLE - OPTIONAL MIT WECHSELSCHNITSTELLE ODER WECHSELADAPTERKASSETTE - ERLAUBT EINE SCHNELLE ANPASSUNG AN UNTERSCHIEDLICHSTE PRÜFLINGSTYPEN!

Interesse? Rufen Sie unseren Kollegen an oder informieren Sie sich über mehr Details in unserem Shop

Schutzleiterprüfgeräte / PE Prüfgeräte

Ziel der Schutzleiterprüfung ist die Verifikation der Erdung von Prüflingen der Schutzklasse 1.

Bei diesen Geräten besteht eine elektrische Verbindung zwischen Gehäuseteilen und/oder inneren Bauelementen und dem Erdleiter (PE) des Netzanschlusses. Er wird hinsichtlich Niederohmigkeit und Stromtragfähigkeit getestet.

Je nach anzuwendender Norm kann eine PE-Prüfung, oder auch Ground Continuity Check genannt, durchgeführt werden, bei der ein definierter Strom (typisch im Bereich <1A) eingeprägt und der Übergangswiderstand gemessen wird.

Höhere Anforderungen bei den Schutzleiterprüfungen werden beim „Ground Bond Test“ gestellt. Hier wird die Erdverbindung mit einem Strom beaufschlagt, der größer ist als der größte Strom, der bei einem Gerätefehler fließen kann. Häufig wird mit Strömen von 30-40A gearbeitet, in Ausnahmefällen werden auch bis zu 60A gefordert. Der Prüfling wird über einen definierten Zeitraum (Dwell Time) bestromt, die Zeit ist so bemessen, dass bei unzureichender Erdung die Erdverbindung durch den Strom zerstört werden kann und der Übergangswiderstand entsprechend ansteigt.

Wollen Sie sich über unser Produktportfolio informieren? Schauen Sie dazu in unserem Shop nach.

Hochspannungsprüfgeräte

Wir bieten eine breite Palette von Hochspannungsprüfgeräten, die hier gemeinsam mit der eigentlichen Hochspannungsprüfung beschrieben werden.

Bei der Hochspannungsprüfung, auch bezeichnet als

• Hipot Test
• HV Prüfung oder
• Dielectric Withstand Test,

wird eine Isolationsbarriere im Prüfling mit einer AC- oder DC-Hochspannung beaufschlagt und der fließende Leckstrom gemessen. Wenn die Isolationsbarriere zusammenbricht, fließt schlagartig ein großer Strom, der nur durch das Hochspannungsprüfgerät begrenzt wird. Die von uns vertriebenen HV-Tester schalten im Falle eines Durchbruchs bei einem einstellbaren Grenzwert ab.

Besonders im Fall der AC-Hochspannungsprüfung kann der Strom, den das Hochspannungsprüfgerät liefern kann, wichtig sein. Beim Umladen der Filterkondensatoren im Netzteil des Prüflings fließt immer ein gewisser Leckstrom, der vom Prüfgerät bereitgestellt werden muss, um die eingestellte Prüfspannung zu erreichen. Einige Normen fordern hier Geräte, die bis zu 500VA liefern können.

Wir haben in unserem Shop leistungsfähige Produkte im Programm.

Multifunktions-Sicherheitstester

LXinstruments hat viele Multifunktions-Sicherheitstester und AC-Quellen im Angebot. Es gibt unterschiedlichste Geräte.

Prüfungen zu Leck- und Ableitstrom werden bei normalem Betrieb des Prüflings, häufig mit erhöhter Betriebsspannung, durchgeführt. Der über den Bediener oder den Schutzleiter abfließende Strom wird unter verschiedenen Fehlerbedingungen gemessen und darf die in der jeweiligen Norm geforderten Grenzen nicht übersteigen. Folgende Fehlerbedingungen werden in allen Kombinationsmöglichkeiten abgeprüft:

• Normaler Betrieb / Funktionstests
• Aufgetrennte Verbindung zum Schutzleiter
• Aufgetrennte Verbindung zum N-Leiter
• Vertauschung von N und L

Im Bereich der Medizinelektronik werden zusätzlich die Leckströme über Patientenanschlüsse (z.B. EKG Elektroden) sowie Leckströme zwischen zwei am Patienten angeschlossenen Geräten (Mains on Applied Parts) verifiziert.

Die verschiedenen benötigten Signalpfade und die Beschaltung der von der jeweiligen Norm geforderten Gewebenachbildung werden mithilfe des im Tester integrierten Line-Leakage Moduls und ggf. externen HV-Schalteinheiten realisiert. Basierend auf der gewählten Gewebenachbildung fließt ein Ersatzableitstrom.

Hypot | HypotMAX | HypotULTRA | OMNIA | HYAMP | LINECHEK

Suchen Sie leistungsstarke Associated Research-Produkte?
Dann sind Sie bei uns richtig!

Wir sind Ihr Ansprechpartner für alle Fragen bezüglich des Sortiments von Associated Research. Wir betreuen das gesamte Portfolio von Associated Research (Hypot | HypotMAX | HypotULTRA | OMNIA | HYAMP | LINECHEK) hinsichtlich

• Verkauf
• und allen Serviceleistungen (Wartung, Reparaturen, Kalibration).

Da wir ein erfahrenes Repair-Team vor Ort haben, erfolgen Reparaturen schnell und direkt bei uns in der Zentrale bei Stuttgart.
Auch für detaillierte technische Produktberatung oder integrierte Anwendungen, z.B. in Sicherheitshauben, stehen Ihnen unsere Experten zur Verfügung.

Produktportfolio:

V7X Serie Hochspannungs- und Sicherheitstester:

Standard-Serie mit bis zu 20 mA AC- und bis zu 10 mA DC- Ausgangsleistung

Vitrek 4700 Hochspannungs-Präzisionsmessgerät:

Herausragende AC & DC Spannungsgenauigkeit, hohe Stabilität & Auflösung

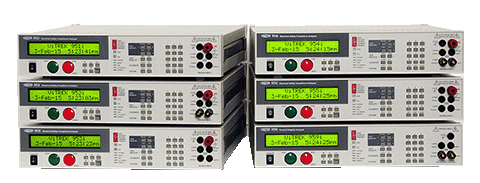

95x Serie Hipot Tester mit extra großem Messbereich:

Hohe Ausgangsleistung 200 mA AC-Versorgung | 50 mA DC-Versorgung

98xi Serie Isolationswiderstands-Prüfgerät:

Teraohmmeter Serie für Anforderungen an IR-Tests mit höherer Spannung

964i Automatisiertes Hochspannungs-Testschaltsystem:



Leistungskriterien der Vitrek Sicherheitstestgeräte:

• Leakage Current bis 1 nA
• Spannungen bis zu 30 kV
• Ground Bond bis 60 A
• Isolationswiderstand im TeraOhm-Bereich
• +256 Kanäle
• Arc Detection & partielle Entladung



Können wir Sie weiter begleiten?

Als Systemintegrator sind wir gewohnt, Einzelgeräte bis zur fertigen Systemlösung inklusive Bedien- und Automatisierungssoftware zu liefern. Deshalb ist für uns selbstverständlich, dass wir Sie begleiten

• mit weiterführendem, technischem Support
• beim Entwickeln von integrierten Systemlösungen
• mit zertifizierten Kalibrierungen
• mit Wartungen & Schulungen
