Arbiträr-Funktionsgenerator | AFG-30xx-Serie
1.460,00 €*
1.460,00 €*
zzgl. MwSt. zzgl. Versandkosten
Downloads (ohne Gewähr)
Produktinformationen "Arbiträr-Funktionsgenerator | AFG-30xx-Serie"

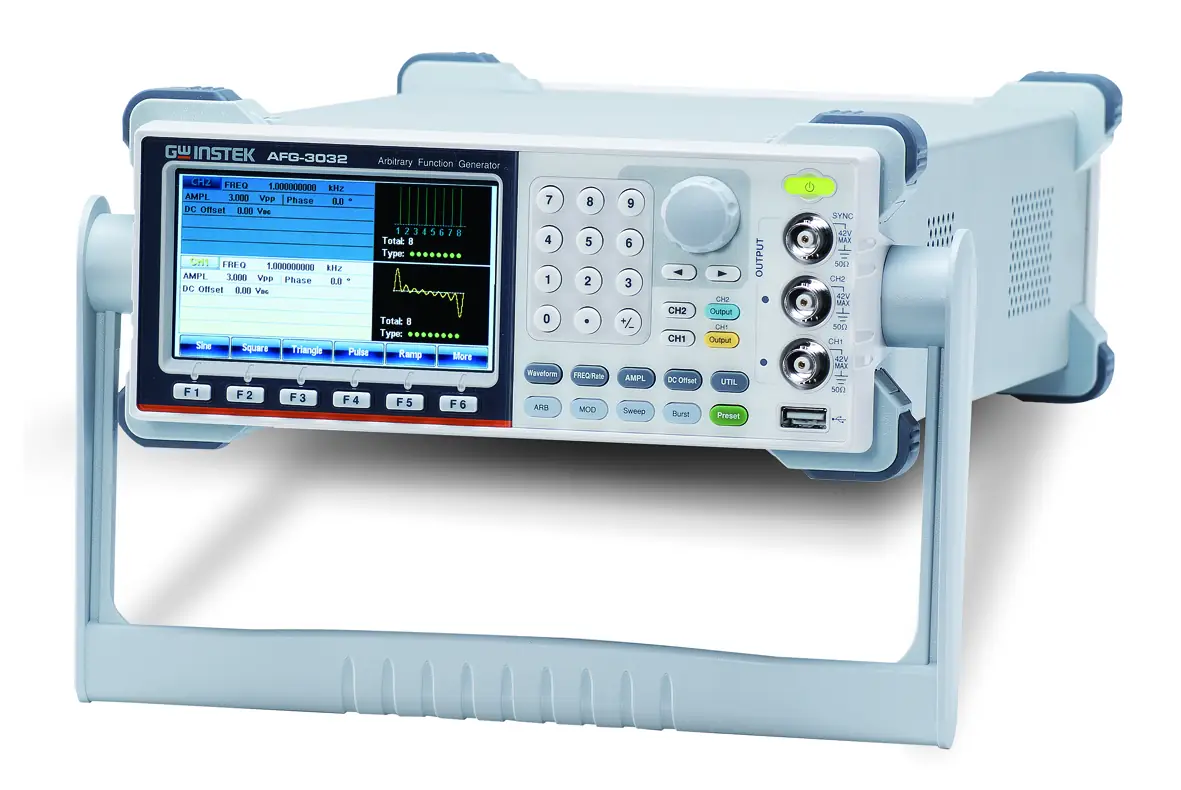

GW Instek GW-AFG-30xx-Serie
Arbiträr-Funktionsgenerator und Funktionsgenerator mit isolierten Ausgängen für Labor, Entwicklung und Prüfsysteme
Wenn Standardlösungen nicht mehr ausreichen
In vielen Labor-, Entwicklungs- und Prüfumgebungen stoßen klassische Funktionsgeneratoren an funktionale und konzeptionelle Grenzen – etwa dann, wenn komplexe Signalverläufe, elektrische Isolation oder flexible Testaufbauten erforderlich sind. Die GW Instek AFG-30xx-Serie ist für Anwendungen ausgelegt, bei denen über einfache Standardsignale hinausgehende Signalformen, elektrische Isolation oder flexible Testaufbauten erforderlich sind.
Präzise Signalerzeugung für anspruchsvolle Mess- und Testaufgaben
Die AFG-30xx-Serie ermöglicht die Erzeugung von Sinus-, Rechteck-, Dreieck- und Arbiträrsignalen mit hoher Abtastrate, 16-Bit-Auflösung und großer Bandbreite. So lassen sich standardisierte Testsignale ebenso wie komplexe, anwendungsspezifische Wellenformen zuverlässig erzeugen – für Entwicklung, Verifikation und automatisierte Tests.

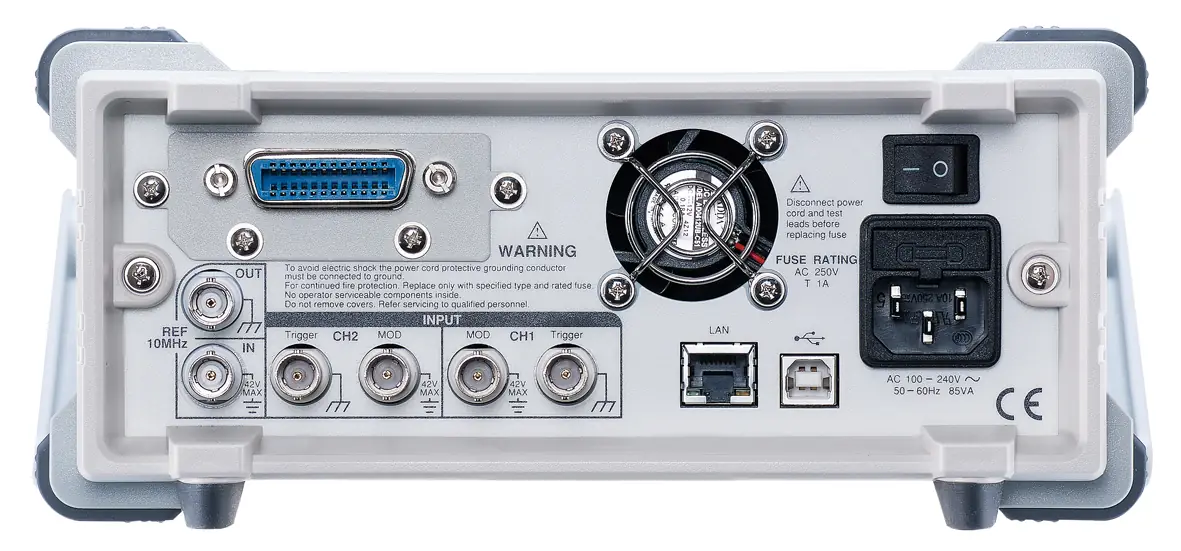

Galvanisch isolierte Ausgänge für sichere Testaufbauten
Die galvanisch getrennten Ausgänge und Kanäle der AFG-30xx-Serie ermöglichen eine sichere Signalerzeugung bei Floating-Schaltungen, unterschiedlichen Bezugspotenzialen und leistungselektronischen Baugruppen. Dadurch lassen sich Mess- und Testaufbauten realisieren, bei denen Masseschleifen, Potenzialverschleppungen oder unbeabsichtigte Kopplungen zuverlässig vermieden werden.
Arbiträrfunktionen und Modulation für realitätsnahe Signalsimulation
Mit umfangreichen Arbiträrfunktionen, integrierten Modulationsarten sowie einer Wellenformbibliothek und einem Harmonic-Generator unterstützt die AFG-30xx-Serie die gezielte Simulation realer Signalverläufe und definierter Störprofile. Damit lassen sich Testszenarien abbilden, die mit klassischen Funktionsgeneratoren nur eingeschränkt oder gar nicht realisierbar sind.
Geeignet für modulare und automatisierte Prüfsysteme
Dank der verfügbaren Schnittstellen und der Unterstützung externer Steuerung lässt sich die AFG-30xx-Serie problemlos in bestehende Mess- und Prüfsoftware integrieren. Die Geräte eignen sich als fest integrierte Signalquellen für automatisierte Testsysteme. Definierte Signale lassen sich dabei softwaregesteuert erzeugen und zuverlässig wiederholen – sowohl in der Entwicklung als auch in der Produktion.
Ihre Prüfumgebung gezielt optimieren. Lassen Sie sich von unseren SpezialistInnen zur AFG-30xx-Serie beraten.
Weiterführende Links zu "Arbiträr-Funktionsgenerator | AFG-30xx-Serie"
Verfügbare Downloads (ohne Gewähr)
Spezifikationen des Arbiträr-Funktionsgenerators der AFG-30xx-Serie
- Anzahl Kanäle: AFG-3021, AFG-3031 = 1 Kanal; AFG-3032, AFG-3022 = 2 Kanäle
- Standardwellenformen: Sine, Square, Triangle, Ramp, Pulse, Noise, Harmonic
- ARB-Sample Rate: 250 MSa/s
- ARB-Wiederholrate: 125 MHz
- ARB-Wellenformlänge: 8 Mpoints
- ARB-Speicher: 10 Waveforms × 8 Mpts (nichtflüchtig)
- Frequenzbereiche:
- Sine/Square: 1 µHz…30 MHz, 1 µHz…20 MHz (modellabhängig)
- Triangle/Ramp: 1 µHz…1 MHz
- Frequenzauflösung: 1 µHz; Frequenzstabilität: ±1 ppm (0–50 °C), ±0,3 ppm (18–28 °C)
- Vertikale Auflösung: 16 Bits
- Ausgangsamplitude:
- Genauigkeit: 10 mVpp…10 Vpp @ (bei 50 Ω), 2 mVpp…20 Vpp @ (im Leerlauf)
- Auflösung: 0,1 mV/4 Digits
- Ebenheit: 0,1 dB <10 MHz, 0,2 dB 10…30 MHz
- Offsetbereich: ±5 Vpk (50 Ω), ±10 Vpk (Open)
- Ausgangsimpedanz: 50 Ω typ.; Ausgang deaktiviert: ±10 MΩ
- Isolation: I/O-Masse vom Chassis isoliert; max. Spannung an isolierten Buchsen: ±42 Vpk
- Modulationsarten: AM, FM, PM, PWM, FSK, SUM
- Sweep-Zeit: 1 ms…500 s; Burst-Zyklen: 1…1.000.000 oder ∞
- 10-MHz-Referenz:
- Ausgang: 1 Vpp / 50 Ω
- Eingang: 0,5…5 Vpp, 10 MHz ±10 Hz, 1 kΩ, AC-gekoppelt
- Schnittstellen: USB, LAN, GPIB (optional)
- Speicher: 10 Setup-Speicherplätze
- Display: 4,3" TFT-LCD, 480 × 3 (RGB) × 272
- Versorgung: AC 100–240 V, 50–60 Hz
- Leistungsaufnahme: 50 VA / 85 VA (modellabhängig)
- Abmessungen (B×H×T): 265 × 107 × 374 mm
- Gewicht: ca. 4 kg
Optionen und Zubehör des Arbiträr-Funktionsgenerators der AFG-30xx-Serie
- GTL-246: USB-Verbindungskabel: USB-A -> USB-B
- Opt. 01: GPIB-Schnittstelle
- GRA-432: Rack Adapter Kit (19"-Rackeinbausatz)
- GTL-232: RS-232C-Kabel, 9-polig, Nullmodem, Lange ca. 2 m
- GTL-250: GPIB-Kabel, doppelt geschirmt, Länge ca. 0,6 m
- GTL-248: GPIB-Kabel, Länge ca. 2,0 m
- Kostenloser Download von Software zur Bearbeitung beliebiger Wellenformen
Lieferumfang des Arbiträr-Funktionsgenerators der AFG-30xx-Serie
- Gerät(e) der AFG-30xx-Serie
- 1x Testkabel (GTL-110) für AFG-3031/AFG-3021
- 2x Testkabel (GTL-110) für AFG-3032/AFG-3022
- 1x Benutzerhandbuch-CD
- 1x Schnellstartanleitung
- 1x Netzkabel
Video des Arbiträr-Funktionsgenerators der AFG-30xx-Serie
Anwendungsmöglichkeiten des Arbiträr-Funktionsgenerators der AFG-30xx-Serie
- Entwicklung und Verifikation analoger und digitaler Schaltungen
- Ansteuerung von Leistungsstufen, Schaltnetzteilen und Motorantrieben
- Automotive- und Kommunikationsbaugruppen
- Filter-, Verstärker- und Sensorcharakterisierung
- EMV-Voruntersuchungen mit Hochfrequenzprofilen
- Ausbildungslabore und praxisorientierte Messtechnik
- Anwendungsentwicklung und datenorientierte Prüfumgebungen
- Ausbildung und Laborpraktika mit moderner Messtechnik
Nach über 40-jähriger Erfahrung in der Prüf- und Messtechnik hat sich GW Instek zum größten Hersteller und Entwickler von Prüf- und Messgeräten in Taiwan entwickelt. Heute verfügt GW Instek über mehr als 300 Produkte, von Oszilloskopen, Spektrumanalysatoren, Signalquellen, DC / AC Stromquellen, grundlegenden Prüf- und Messgeräten bis hin zu Videoüberwachungssystemen. GW Instek ist auch international gewachsen. Neben dem Hauptsitz in Taipeh, Taiwan, hat GW Instek Niederlassungen in Festlandchina, Amerika, Japan, Korea, Malaysia, Europa und Indien. Unsere Produkte werden an mehr als 80 Länder weltweit verkauft.
