Produktinformationen "Arbiträr-Funktionsgenerator | AFG-3000-Serie"

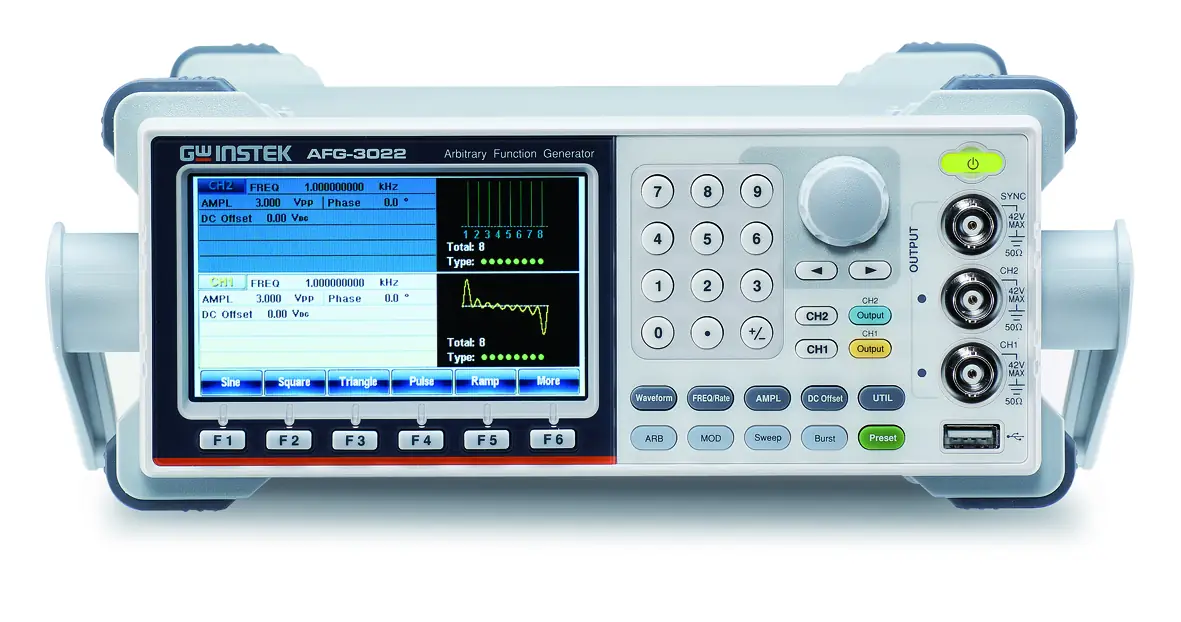

GW Instek GW-AFG-3000-Serie
Arbiträrfunktionsgenerato
Flexible Signalquelle für Labor, Entwicklung und Prüfsysteme
Präzise Signalquelle für professionelle Mess- und Prüfumgebungen
Die Arbiträrfunktionsgeneratoren der GW Instek AFG-3000 Serie sind für Entwicklungslabore, Produktion und Ausbildung ausgelegt.
Sie erzeugen standardisierte und frei definierbare Signalformen und unterstützen Funktionsprüfung, Normprüfung, EMV-Voruntersuchungen und Qualitätssicherung.
In Prüfständen mit HiPot-Testern und Systemen für elektrische Sicherheit liefern sie reproduzierbare Prüfsignale für Isolationsprüfungen und weitere HV-Tests.
Mehrwert in Entwicklung, Fertigung und Ausbildung
In der Entwicklung ermöglichen die Geräte realitätsnahe Signalprofile zur Bewertung von Schaltungen und Baugruppen.
In der Fertigung dienen sie als zentrale Signalquelle in automatisierten Prüfsystemen und stabilisieren die Testabläufe in der Qualitätssicherung. Ausbildungslabore nutzen die Serie, um moderne Arbiträrsignalerzeugung und sichere Prüftechnik anschaulich zu vermitteln.
Arbiträrfunktionen und komfortable Bedienung
Die AFG-3000 Serie kombiniert integrierte Standardwellenformen mit leistungsfähigen Arbiträrfunktionen. Die Funktion „Direct Waveform Reconstruction“ erlaubt die direkte Übernahme aufgezeichneter Kurvenformen aus kompatiblen GW Instek-Oszilloskopen.
Ein übersichtliches Farbdisplay mit kontextbezogener Unterstützung erleichtert die Bedienung auch in komplexen Messaufbauten.
Integration in automatisierte Prüfsysteme
Über gängige Schnittstellen und Standard-Befehlssätze lässt sich die AFG-3000 Serie nahtlos in automatisierte Testumgebungen einbinden – von Laboraufbauten bis zu End-of-Line-Prüfständen. In HV-Testanlagen unterstützt der Arbiträrfunktionsgenerator als flexible Signalquelle viele HiPot-Tester und Sicherheitssysteme.
Vorteile für Qualitätssicherung und elektrische Sicherheit
Mit der AFG-3000 Serie lassen sich definierte Signalprofile reproduzierbar bereitstellen, was die Nachvollziehbarkeit von Prüfergebnissen verbessert. Standardisierte Abläufe in Funktionsprüfung, Typprüfung und Serienprüfung werden effizient unterstützt.
Damit eignet sich die Serie besonders für Unternehmen, die ihre Prüfstrategie in den Bereichen Hochspannungsprüfung, Isolationsprüfung, HV-Test und elektrische Sicherheit gezielt weiterentwickeln möchten.
Weiterführende Links zu "Arbiträr-Funktionsgenerator | AFG-3000-Serie"
Verfügbare Downloads (ohne Gewähr)
Spezifikationen / Eigenschaften des Arbiträrfunktionsgenerators der AFG-3000-Serie
- Anzahl Kanäle: 1
- Standardwellenformen: Sine, Square, Ramp, Pulse, Noise, DC, Sin(x)/x, exponential Rise/Fall, negative Ramp
- ARB-Sample Rate: 200 MSa/s
- ARB-Wiederholrate: 100 MHz
- ARB-Wellenformlänge: 1 Mpts
- ARB-Speicher: 10 Waveforms × 1 Mpoints (Einstellungen + ARB)
- Frequenzbereiche:
- Sine/Square: 1 Hz...50 MHz, 1 Hz...80 MHz, (modellabhängig)
- Triangle/Ramp: 1 Hz...1 MHz
- Frequenzauflösung: 1 Hz; Frequenzstabilität: ±1 ppm (0...50 °C), ±0,3 ppm (18 bis 28 °C)
- Vertikale Auflösung: 16 Bit
- Ausgangsamplitude:
- Genauigkeit: 1 mVpp...10 Vpp @ (bei 50 Ω), 2 mVpp...20 Vpp @ (im Leerlauf)
- Auflösung: 0,1 mV/4 Digits
- Ebenheit: 0,1 dB <10 MHz, 0,2 dB 10...30 MHz
- Offsetbereich: ±5 Vpk (50 Ω), ±10 Vpk (Open)
- Ausgangsimpedanz: 50 Ω typ.; Ausgang deaktiviert: >10 MΩ, kurzschlussfest mit automatischer Abschaltung bei Überlast
- Isolation: I/O-Masse vom Chassis isoliert; max. Spannung an isolierten Buchsen: ±42 Vpk
- Modulationsarten: AM, FM, PWM, FSK (intern/extern) mit Modulationsfrequenzen von 2 mHz bis 20 kHz
- Betriebsarten:
- Sweep 1 ms...500 s
- Burst: 1...1.000.000 Zyklen oder ∞
- 10-MHz-Referenz:
- Out: 1 Vpp / 50 Ω
- In: 0,5...5 Vpp, 10 MHz ±10 Hz, 1 kΩ, AC-gekoppelt

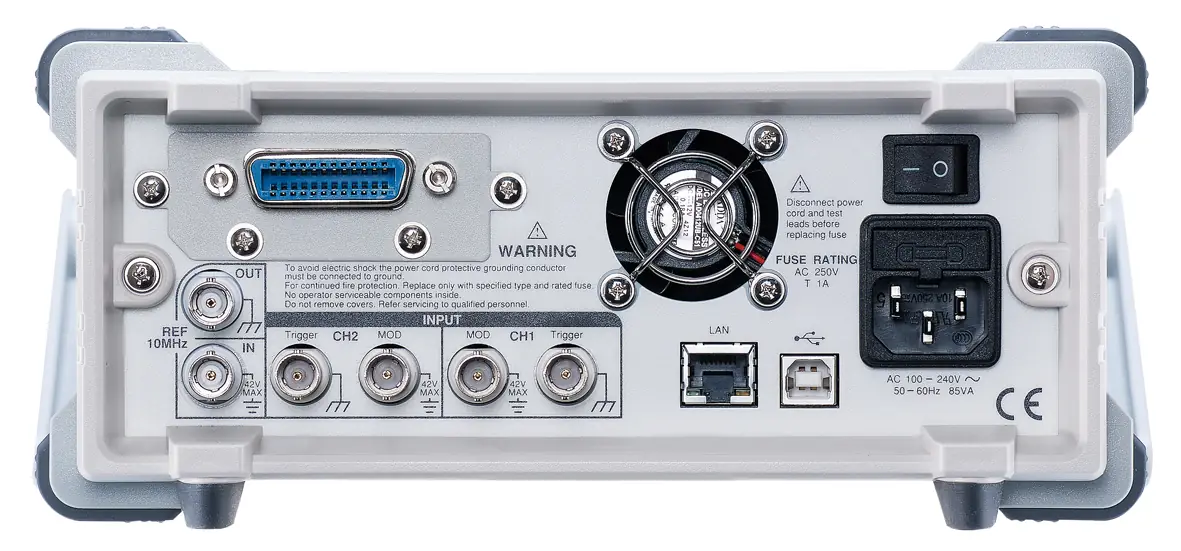

- Schnittstellen: USB, RS-232, GPIB
- Zusätzliche Ausgänge/Signale: Trigger, Marker, Sync
- Speicher: 10 Setup-Speicherplätze
- Display: 4,3" TFT-LCD, 480 × 3 (RGB) × 272
- Versorgung: AC 100...240 V, 50...60 Hz
- Leistungsaufnahme: 65 VA
- Abmessungen (B×H×T): 265 × 107 × 374 mm
- Gewicht: ca. 4 kg
- Sicherheitsanforderungen: nach EN 61010-1
- EMV-Anforderungen: nach EN 55011 / IEC 61326-1
Optionen & Zubehör des Arbiträrfunktionsgenerators der AFG-3000-Serie
- GRA-432: Rack Adapter Kit (19"-Rackeinbausatz)
- GTL-232: RS-232C-Kabel, 9-polig, Nullmodem, Lange ca. 2 m
- GTL-250: GPIB-Kabel, doppelt geschirmt, Länge ca. 0,6 m
- GTL-248: GPIB-Kabel, Länge ca. 2,0 m
- GTL-246: USB-Kabel, USB 2.0 Typ A –> Typ B
- Kostenloser Download von Software zur Bearbeitung beliebiger Wellenformen
Lieferumfang des Arbiträrfunktionsgenerators der AFG-3000-Serie
- Gerät(e) der AFG-3000-Serie
- GTL-110: 1x Testkabel
- 1x Bedienungsanleitung
- 1x Netzkabel
Anwendungsbereiche und Einsatzmöglichkeiten des Arbiträrfunktionsgenerators der AFG-30xx-Serie
- Signalquelle in automatisierten Prüfsystemen für Funktions- und Normprüfung
- Erzeugung von Steuer- und Referenzsignalen in Kombination mit Hochspannungsprüfung und HiPot Testern
- Stimulusgenerator in HV-Testständen für Isolationsprüfung und elektrische Sicherheit
- Simulation von Nutz- und Störsignalen bei EMV-Voruntersuchungen und Designverifikation
- Unterstützung von Messaufgaben in Entwicklungslaboren bei der Bewertung elektronischer Baugruppen
- Demonstration moderner Arbiträr-Signalerzeugung in Ausbildungslaboren und Schulungen
