Kewell G6000 | Bidirektionale AC-Stromversorgung und Last
- ✓ Spannung: 450 V
- ✓ Strom: bis 90 A
- ✓ Leistung: bis 18 kVA
Bidirektionale Vierquadranten-AC/DC-Stromversorgung mit AC-Netzsimulation
Bidirektionale AC/DC-Stromversorgung für Netzsimulation und Gerätetests
Die G6000-Serie ist eine 4-quadrantenfähige, bidirektionale AC/DC-Stromversorgung mit hoher Präzision, hoher Leistungsdichte und ausgezeichneter Dynamik. Sie arbeitet als programmierbare AC/DC-Quelle oder als elektronische AC-Last und eignet sich damit für professionelle Prüf- und Messanwendungen an netzgekoppelten Geräten, Leistungselektronik und Energiesystemen.
Programmierte Stromquelle mit erweiterter Netzsimulation
Im Quellenbetrieb lassen sich alle drei Phasen unabhängig voneinander regeln. Funktionen wie LIST, PULSE und STEP ermöglichen die gezielte Simulation von Netzspannungs- und Netzfrequenzabweichungen. Ergänzend unterstützen Wellenformbearbeitung sowie Harmonische- und Zwischenharmonische-Modi die realistische Nachbildung gestörter Netzbedingungen. So lassen sich Grid-Compliance-Tests und Netzverträglichkeitstests von Prüflingen zuverlässig durchführen.
Elektronische AC-Last mit bidirektionaler Energierückspeisung
Im Lastbetrieb stellt die G6000-Serie integrierte AC-Lastmodelle zur Verfügung, mit denen unterschiedliche Lastprofile realitätsnah simuliert werden. Der bidirektionale Betrieb ermöglicht die Rückspeisung aufgenommener Energie in das Versorgungsnetz. Dadurch lassen sich Prüflinge unter realen Betriebsbedingungen testen und energieeffiziente Testsysteme für moderne Energie- und Leistungselektronik realisieren.
Projektbezogene Beratung anfragen
Sie planen Prüfungen mit Netzsimulation oder bidirektionalem Betrieb?
Sprechen Sie mit uns – wir unterstützen Sie bei der technischen Auslegung und der optimalen Einbindung der G6000-Serie in Ihr Testsystem.
Varianten
Spezifikationen
| Spezifikation | Wert |
|---|---|
| Ausgangsspannung | bis 450 V |
| Ausgangsstrom | bis 90 A |
| Leistung | bis 18 kVA |
| Schnittstellen | RS232, CAN, LAN, USB, externer Analoganschluss |
| Eingangsspannung | 342 V bis 528 V |
| Netzfrequenz | 47 Hz bis 63 Hz |

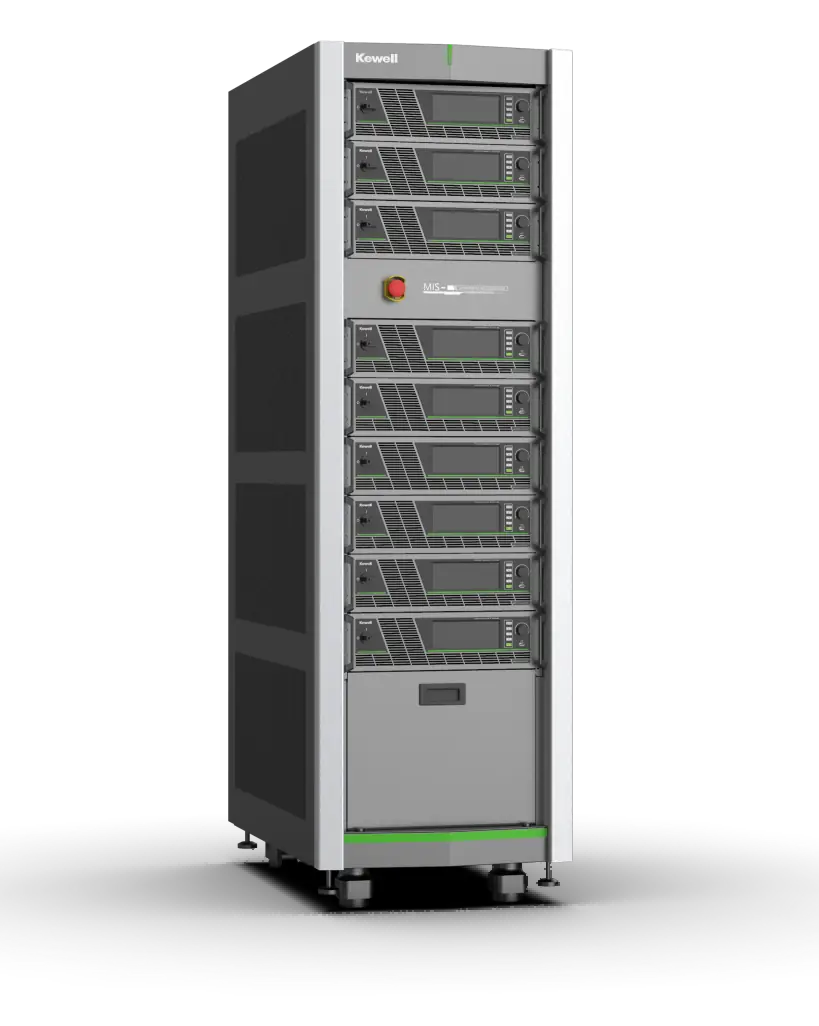

| Master-Slave-Parallelschaltung | zur Leistungssteigerung |
| Erzeugung mehrerer Ausgangswellenformen | |
| Simulation von Netzstörungen |
Optionen & Zubehör
| Hersteller-Artikelnummer | Bezeichnung |
|---|---|
| Geräteoptionen | |
| Normal-Version | Kostengünstige Basisausstattung |
| Pro-Version | Erweiterte Funktionen und Umschaltung in den bidirektionalen Betrieb |
| Ultra-Version | Erweiterte Funktionen, bidirektionaler Betrieb und zusätzliche RLC-Funktion |
| Standard-Zubehör | |
| Tragegriffe | |
| Ethernet-Kabel | ca. 3 m |
| AC-Schutzkappe | |
| AC-Schutzkappe für Ausgänge | |
| Parallelschaltkabel | |
| Kurzschlusssammelschiene | aus Kupfer |
Lieferumfang
| Lieferumfang |
|---|
| Gerät(e) der G6000-Serie |
| Netzkabel |
| Betriebsanleitung |
Anwendungen
| Anwendungsbeispiele |
|---|
| Prüfung von PV-Wechselrichtern |
| Prüfung von Stromwandler- und PCS-Systemen |
| Tests von Energiespeichern |
| Prüfung bidirektionaler Ladegeräte |
| Tests von Windkraftanlagen |
| Prüfung von Photovoltaik-Anlagen |
| uvm. |
Links & Downloads
Verfügbare Downloads (ohne Gewähr)
Hersteller
Kewell Technology Co.,Ltd., gegründet 2011, ist ein richtungweisender Hersteller von intelligenten Fertigungsgeräten sowie Testlösungen für verschiedene Industrie-Zweige. Die Produktlinien gliedern sich in folgende Bereiche: Stromversorgungen für Testsysteme, Wasserstoffenergie-Testgeräte und Leistungshalbleiter- und Produktionslinientestsysteme.
