DILICO CURR TEMP | Segmentierte Platine
Macht Stromdichte und Temperatur in Brennstoffzellen sichtbar – für gezielte Analyse, Optimierung und Fehlererkennung.
- ✓ segmentierte Sensorschicht zur Strom- und Temperaturbestimmung
- ✓ Elektronik zur Erfassung und Übertragen der Messdaten
- ✓ Software zur Visualisierung und Auswertung

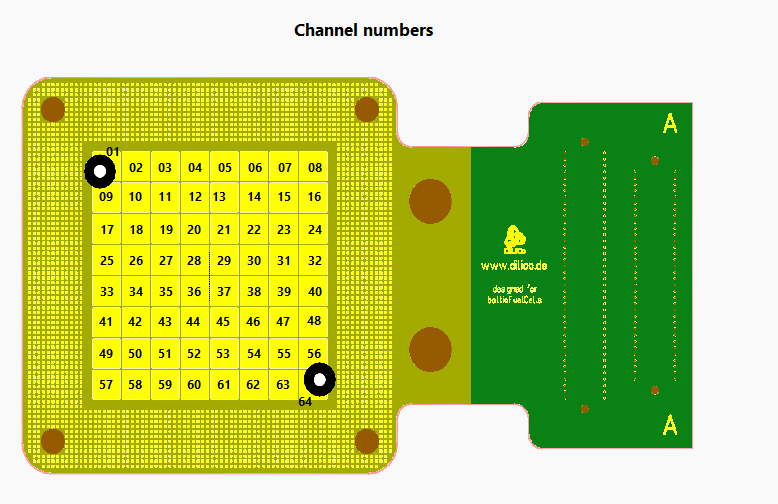

Segmentierte Platine zur Messung von Stromdichte und Temperaturverteilung über die aktive Zellfläche
DILICO CURR TEMP | Segmentierte Platine, Elektronik und Software
DILICO CURR TEMP besteht aus einer segmentierten Sensorschicht mit Strom- und Temperatursensoren, einer Elektronik zur Auswertung und Übertragung der Messdaten an den Kunden-PC sowie einer Software zur Visualisierung und detaillierten Auswertung der Messwerte für Stromdichte (Stromstärke bezogen auf die Fläche) und Temperatur. Die segmentierte Sensorschicht wird zwischen zwei Zellen integriert, ohne direkten Kontakt zu Gasen oder Flüssigkeiten. Jedes Segment misst Strom und Temperatur für einen Teilbereich der aktiven Fläche der Membran-Elektroden-Einheit. Die Gesamtfläche aller Segmente entspricht der aktiven Reaktionsfläche der Membran.

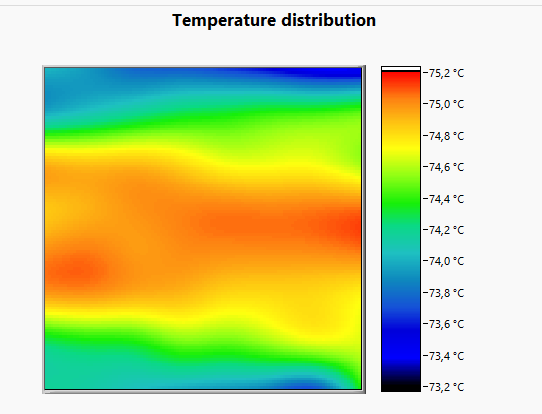

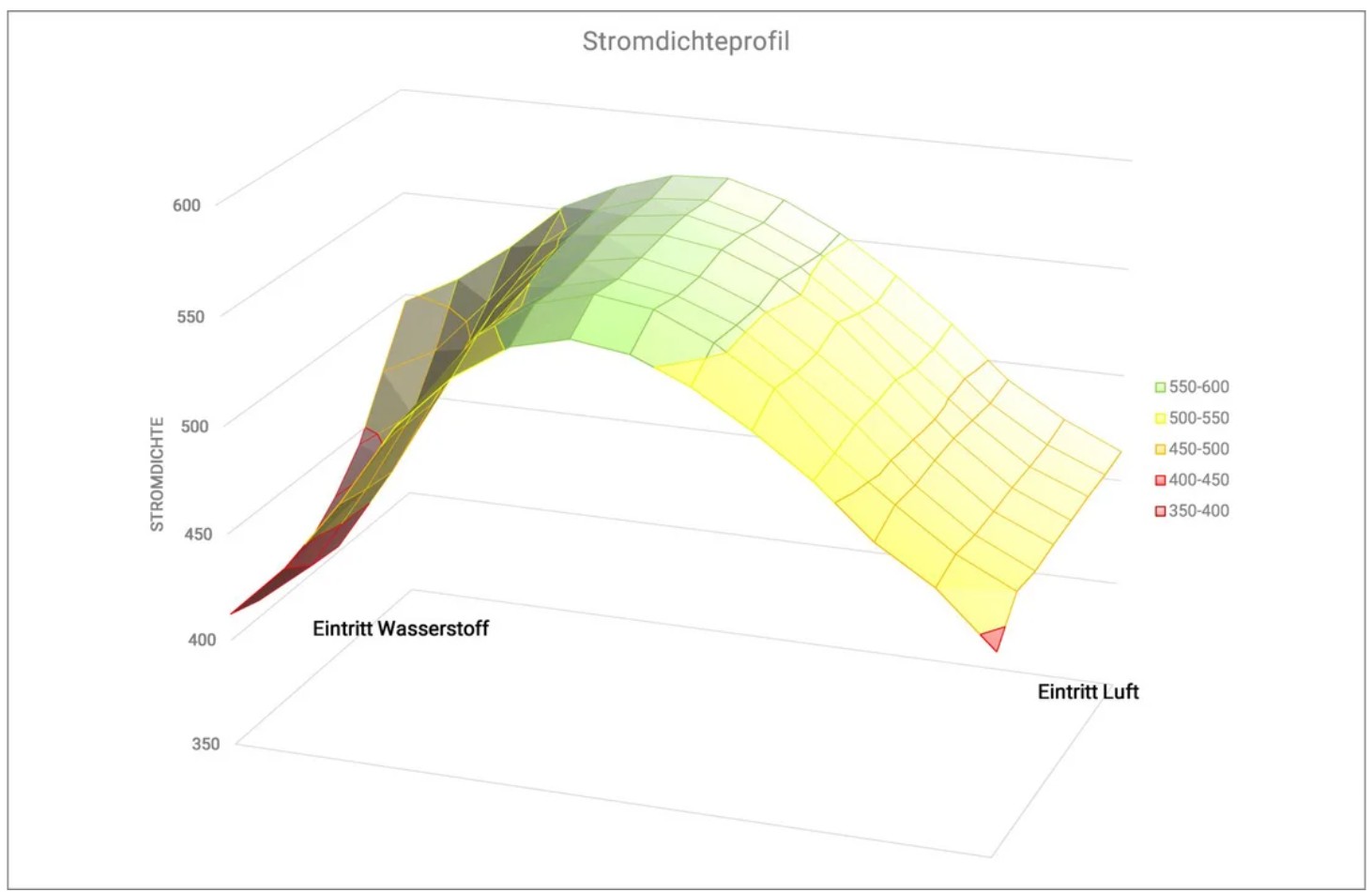

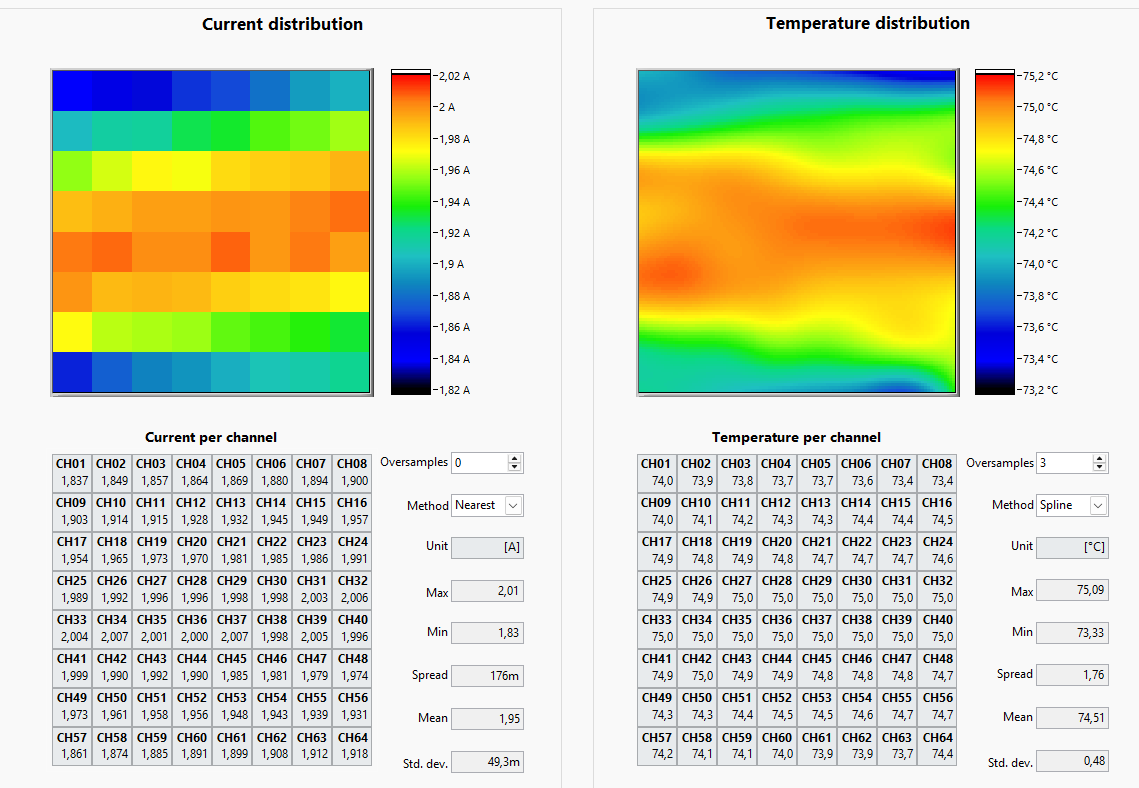

Zweidimensionale Darstellung von Stromdichte und Temperatur über die Fläche der Membran-Elektroden-Einheit
Damit lassen sich die Aktivität der Membran sowie das Design von Bipolarplatten, Dichtungen und weiteren Komponenten sowohl im Betrieb als auch außerhalb des Betriebs bewerten. Während des Betriebs können Zustände wie Gasunterversorgung, thermische Hotspots und Flutung erkannt werden. Zudem lassen sich Zusammenhänge zwischen Befeuchtungssystemen und Zellleistung direkt messen und visualisieren. Auch die Auswirkungen eindimensional eingeprägter AC-Anteile durch elektrochemische Impedanzspektroskopie auf die zweidimensionale Messung mit DILICO CURR TEMP können näher an der aktiven Zellfläche untersucht werden.
Passende Produktbereiche
Zellverhalten flächenaufgelöst verstehen
Messen und visualisieren Sie Stromdichte und Temperatur im Betrieb – für klare Einblicke in Hot Spots, Flutung, Gasversorgung und Zelldesign.
Spezifikationen
| Stromdichte | Bis zu ± 4,1 A/cm² (25 cm²) |
|---|---|
| Temperatur | Bis 120 °C |
| Segmentanzahl | 64 (8 x 8) |
| Zellspannung | 0 bis 2,5 VDC |
| Kommunikation | CAN, USB (via Adapter) |
| Anschlüsse | Bis zu 5 Temperaturfühler |
Optionen & Zubehör
| Lokal aufgelöste EIS Messung optional | |
| Platinen für andere Zellen auf Anfrage |
Lieferumfang
| DILICO CURR TEMP Sensorschicht |
| DILICO Data Acquisition System (DAS) mit Software |
| externes Netzteil |
| Gebrauchsanweisung |
Anwendungen
| Analyse von Bipolarplatten (Flow Field Design), Membran-Elektroden-Einheiten (MEA) und Verpressungkonzepten |
| Bewertung von Betriebsstrategien und Alterungseffekten |
| Lebensdauertest an Brennstoffzellen, Elektrolyseuren und Redox-Flow-Batterien |
| Kombinierbar mit EIS elektronischer Impendanzspektroskopie (1D-Modell zu 2D-Modell) |
Links & Downloads
Verfügbare Downloads (ohne Gewähr)
Hersteller
Die DILICO engineering GmbH ist Ihr spezialisierter Dienstleistungspartner für hochpräzise Messtechniklösungen in der Wasserstoff- und Energietechnologie.
Mit umfassender Expertise in der Zellspannungsüberwachung, Stromdichtemessung und komplexen Testständen unterstützen wir Forschungseinrichtungen, Entwicklungsabteilungen und Industrieunternehmen bei der Entwicklung, Optimierung und Analyse moderner Energiesysteme wie Brennstoffzellen, Elektrolyseure, Redox-Flow-Batterien und klassische wiederaufladbare Batterien.
EKTechnologies ist exklusiver Vertriebspartner von DILICO engineering.
