LXinstruments HVEx00 | Hochspannungs-Prüfhaube 10 kV
Schützt Bediener zuverlässig vor unbeabsichtigtem Kontakt und lässt sich flexibel in manuelle oder automatisierte Prüfplätze integrieren
- ✓ Betriebsspannung: bis 10 kV
- ✓ nutzbarer Prüfraum: bis 750 × 460 × 500 mm
- ✓ Ausführungen: mit oder ohne Wechselsatz
Hochspannungs-Prüfhaube 10 kV
LXinstruments HVEx00 Serie: Hochspannungsprüfungen in Entwicklung und Serienfertigung
Die LXinstruments HVEx00 Serie schützt Bediener bei Hochspannungs- und Isolationsprüfungen an Geräten, Baugruppen und Komponenten.
Die Hochspannungs-Prüfhaube bis 10 kV bildet einen geschlossenen Prüfkäfig, der den Prüfling und seine Kontaktierung während des Tests vor unbeabsichtigtem Berühren sichert. Die Prüfhauben lassen sich einfach in manuelle oder rechnergesteuerte Prüfplätze für Entwicklung, Qualitätssicherung und Serienfertigung integrieren.
Sicherheit und Haubenmechanismus

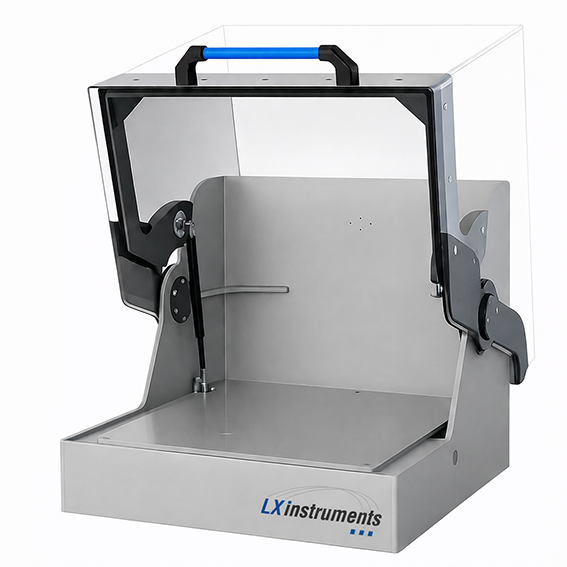

Durch die transparente, beleuchtete Haube hat man den Prüfling und die Kontaktierung auch während der Prüfung immer im Blick. Ein Sicherheitsschalter erkennt, ob die Haube geschlossen ist, und gibt die Hochspannung erst dann frei, wenn die Haube vollständig geschlossen ist. Gasfedern und kugelgelagerte Scharniere erleichtern das Öffnen und Schließen – besonders bei häufigen Prüflingswechseln.
Wechselsatz für unterschiedliche Prüflingsaufnahmen
Bei den Ausführungen mit wechselbaren Aufnahmen lassen sich Adapterplatten für unterschiedliche Prüflinge und Kontaktierungen schnell austauschen. Unter der jeweiligen Aufnahme bleibt Platz für Leitungen, Steckverbinder und Schnittstellen. Varianten ohne Wechselsatz sind für fest eingerichtete Prüfplätze gedacht.
Auswahl nach Prüfraum und Adapterkonzept
Die LXinstruments HVEx00 Serie ist in zwei Größen erhältlich. Die Auswahl der Hochspannungs-Prüfhaube richtet sich nach Größe, Anzahl und Anordnung der Prüflinge sowie nach dem benötigten Aufnahme- oder Wechselsystem.
Alternative Produkte
Wenn Prüfhaube und Hochspannungsprüfgerät als abgestimmte Komplettlösung benötigt werden, ist die LXinstruments HVE900IS Hochspannungs-Prüfhaube mit integriertem Hipot-Tester eine passende Alternative. Der größere Prüfraum nimmt größere Prüflinge auf und kann mit PC, Prüfsoftware und zusätzlicher Sicherheitsschaltung konfiguriert werden.
Passende Produktbereiche
Prüfhauben | Hipot-Tester und Hochspannungsprüfgeräte | Sicherheitstester | Scanner und Matrixsysteme
Prüfhaube passend zu Prüfling und Prüfablauf konfigurieren
Prüfraum, Kontaktierung, Wechseladapter und eingebundene Messtechnik bestimmen den Aufbau. Wir stimmen die HVEx00 auf Ihre Prüflinge, Taktzeiten und Sicherheitsanforderungen ab.
Varianten
Spezifikationen
| Zulässige Betriebsspannung | maximal 10 kV bei einer Einsatzhöhe bis 2.000 m über Normalnull im gesamten Nutzraum |
|---|---|
| Normenkonformität | EN 50191 und EN 61010-1 |
| Sicherheitsschalter | Schmersal AZM161 mit Zuhaltung |
| Safety Box | zusätzliche Sicherheitsschaltung für Performance Level e; standardmäßig wird im Tester eine Strombegrenzung auf 3 mA installiert |
| Nutzbarer Prüfraum | 450 × 460 × 500 mm oder 750 × 460 × 500 mm |
| Verschmutzungsgrad | 1 |
| Material | hellgraues und transparentes PVC |
| Auswechselbare Adapterplatte | optional mit Wechselschnittstelle oder Wechseladapterkassette |
| Integrierter Wechselsatz | bei den Ausführungen HVE600EC und HVE900EC |
| Verdrahtungsraum | ca. 100 mm Höhe unter der Wechselplatte |
| Kundenseitiger Anschluss | Kaltgerätestecker C18, 230 V AC, 50 Hz, 10 A |
| Haubenmechanismus | Gasfedern und Kugellager für hohe Zykluszahlen |
| Testerauswahl | abhängig von den benötigten Messfunktionen des Prüfkäfigs |
Optionen & Zubehör
| Systemstromversorgung | mit Not-Aus-Funktionalität |
|---|---|
| Fahrbarer Unterbauwagen | mit 19-Zoll-Montagebereich für Messgeräte, Scanner und PCs |
| Schaltmatrizen und Multiplexer | HV- und HC-Schaltmatrizen sowie Hochstrom-Multiplexer |
| Aufnahme für ATX-Wechselsatz | mit MMIWK-Pylon-Schnittstelle |
| Signalampel Rot/Grün | in der Prüfhaube und im Blickfeld des Bedieners montiert |
| Bedien- und Monitoreinheit | beispielsweise an einem Seitenarm oder mit Tastaturschublade an der Prüfhaube |
| PC-Integration | integrierter PC oder Anbindung an einen externen PC |
| Prüfsoftware | LXinstruments-Prüfsoftware |
| Identifikationssystem | Barcode- oder QR-Code-Leser |
| Prüflingsadaptierung und Wechseladapter-Schnittstellen | kundenspezifisch und auf Anfrage auch für höhere Spannungen |
| Safety-Compliance-Testlösung | kundenspezifisches System aus Prüfhaube, Unterbauwagen und ausgewählten Erweiterungen |
| CE-konforme Gesamtlösung | Lieferung als aufeinander abgestimmtes Gesamtsystem |
Lieferumfang
| Hochspannungs-Prüfhaube(n) der HVEx00-Serie |
Anwendungen
| Isolationsprüfungen |
| Funktionsprüfungen unter Hochspannung |
| Teilentladungsmessungen |
| Typprüfungen nach Norm |
Videos
Links & Downloads
Verfügbare Downloads (ohne Gewähr)
Hersteller
Die LXinstruments GmbH wurde 2006 ursprünglich als Lösungsanbieter für alle Fragestellungen rund um Instrumente und Systeme der elektronischen Messtechnik gegründet. Schwerpunktmäßg basieren unsere Systeme auf dem LXI Standard (Lan based Extensions for Instrumentation), einem offenen Industriestandard. Das Portfolio wurde sukzessive um den Bereich Gerätelösungen erweitert.
