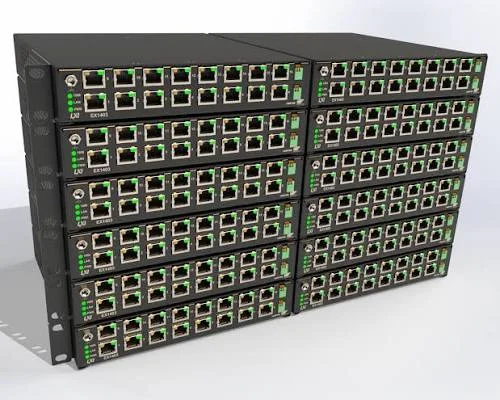

VTI-EX1400 | 16-Kanal-LXI für Datenlogging und Datenerfassung
Erfasst Sensorsignale messpunktnah und liefert synchronisierte Prüfdaten für automatisierte Testsysteme – mit weniger Verkabelungsaufwand
- ✓ 16 Kanäle je Modul
- ✓ bis 128 kSa/s je Kanal
- ✓ bis ±420 V Peak
- ✓ Plattformunabhängig (mit/ohne Treiber)
- ✓ End-to-End-Selbstkalibrierung
LXI-Messwerterfassung für synchronisierte Messdaten
VTI EX1400: Kurze Signalwege für präzise Messdaten
Die VTI EX1400-Serie bringt die 16-Kanal-Datenerfassung näher an Sensor, Prüfling und Messpunkt. Das verkürzt analoge Signalwege und reduziert Störeinflüsse. Die digitalisierten Messdaten werden über Ethernet gestreamt, per IEEE-1588-v2-PTP zeitlich synchronisiert und über Trigger in vorgegebene Messabläufe eingebunden.
EX1401: Thermoelemente und Niederspannung erfassen
Das EX1401 ist für Thermoelemente und isolierte Spannungssignale bis ±10 V ausgelegt. Es misst differenziell, mit eigenem 24-Bit-A/D-Wandler je Kanal und kanalweiser Kaltstellenkompensation für Thermoelementmessungen. Damit eignet es sich für Temperaturprofile und Niederspannungsmessungen nah am Prüfling.
EX1402: isolierte Hochspannungs-Datenerfassung
Das EX1402 misst galvanisch getrennte Spannungen bis ±420 V Peak. Über differenzielle Eingänge erfasst es die Bereiche ±1 V, ±10 V und ±420 V Peak mit bis zu 128 kSa/s je Kanal. Es misst Spannung, erzeugt aber keine Prüfspannung und ersetzt keinen Hipot-Tester.
EX1403A: DMS-, Brücken- und RTD-Signale erfassen
Das EX1403A ist für Dehnungsmessstreifen (DMS), Messbrücken, RTD-, Widerstands- und Spannungssignale ausgelegt. Brückenerregung, Brückenergänzung, Shunt-Kalibrierung und TEDS unterstützen Strukturtests und Sensorvalidierung. Für galvanisch getrennte Hochspannungsmessungen ist es nicht gedacht.
LXI-DAQ mit Datenlogging-Funktion
Die VTI EX1400-Serie kann Messreihen wie ein Datalogger aufzeichnen, bleibt aber ein LXI-DAQ-System für automatisierte Prüfstände. Messdaten stehen dadurch nicht nur für Datalogging, sondern auch für Auswertung und weitere Prüfabläufe bereit.
Alternative Produkte
Wenn anstelle der VTI EX1400-Serie eine modulare Tischgerät-Lösung, ein vielkanaliges LXI-System oder ein schaltendes Mainframe gefragt ist, sind die DAQ-9600-Serie, vielkanalige LXI-Datenerfassung, EX1000A-Serie oder die EX1200-Serie die dafür geeigneten Geräte.
Passende Produktbereiche
Datenlogger (DAQs) | LXI / PXI Systeme | Testsysteme | Messwandler
20 % Rabatt ab zwei EX1400-Geräten sichern
Mehr Messpunkte, weniger Aufwand: Kombinieren Sie EX1401, EX1402 und EX1403A passend zu Ihrem Prüfaufbau und profitieren Sie beim Kauf ab zwei Geräten von 20 % Rabatt.
(Aktion gültig bis 30.9.2026)
Varianten
Spezifikationen
| Kanäle | 16 analoge Messkanäle pro Modul |
|---|---|
| Messarten je Modul |
|
| Spannungsbereiche je Modul |
|
| Abtastrate je Modul |
|
| ADC je Modul |
|
| Isolation je Modul |
|
| Eingangsanschluss je Modul |
|
| Thermoelementtypen EX1401 | J, K, T, E, S, R, B, N |
| Brückentypen EX1403A | Vollbrücke, Halbbrücke, Viertelbrücke |
| Brückenergänzung EX1403A | 120 Ω, 350 Ω, 1 kΩ |
| Brückenerregung EX1403A | 0,5 V bis 10 V |
| Stromerregung EX1403A | 0,46 mA |
| Widerstandsbereiche EX1403A | 200 Ω, 2 kΩ, 20 kΩ |
| Schnittstelle | LXI Ethernet |
| Synchronisation | IEEE-1588-v2-PTP und externer 10-MHz-Takt |
| Trigger | externe Takt- und Trigger-Eingänge |
| Digitale I/O | 8-Bit bankisolierte Digital-I/O |
| Datenstreaming/-aufzeichnung | Stream over Ethernet und/oder Stream to USB |
| Bauform | 1-HE-Halbrack-Format |
Optionen & Zubehör
| 56-0739-120R | AC/DC-Netzteil, 120 W, PSE-zertifiziert |
|---|---|
| 56-0739-000R | AC/DC-Netzteil, 60 W |
| 70-0626-900R | Rack-Mount-Kit EX14XX-RK001 |
| 41-0620-015R | Rack-Mount-Filler-Panel |
| PowerDAQ Studio Software (Free) | Konfiguration, Data Logging, Monitoring, Visualisierung |
Lieferumfang
| Gerät(e) der EX1400-Serie |
| Treiber- und Handbuch-CD von VTI Instruments |
| Externer Netzadapter, modellabhängig |
| Masse-/Erdungskabel, modellabhängig |
Anwendungen
| Batterie- und Brennstoffzellentests |
| thermische Datenerfassung |
| Gasturbinentests |
| HALT/HASS-Prüfungen |
| In-Vehicle-Automotive-Tests |
| Elektromotorentests |
| Windkanaluntersuchungen |
| Health Monitoring |
| Struktur- und Ermüdungsprüfungen an Luftfahrtstrukturen |
| Strukturtests an Raketen und Satelliten |
| Windkanal-Fluglasttests |
| allgemeine Brückenmessungen |
| Materialprüfungen mit Lastrahmen |
Videos
Links & Downloads
Verfügbare Downloads (ohne Gewähr)
Hersteller
VTI Instruments, ein Unternehmen von AMETEK Programmable Power, ist ein Branchenführer im Bereich modularer Test- und Messlösungen für die Signalumschaltung, -verteilung, -erfassung, -simulation und -überwachung, die in einigen der anspruchsvollsten Testanwendungen weltweit zum Einsatz kommen. Mit mehr als 35 Jahren Erfahrung gilt VTI als Pionier der VXI-Plattform und als Gründungsmitglied des LXI-Konsortiums. Das Portfolio umfasst Hochdichte-Schaltlösungen, Präzisions-DAQ- und Steuerungssysteme, Digitalisierer, digitale E/A, Signalerzeugung, Fehlerinjektion, Sensorsimulation sowie HF- und Mikrowellen-Schaltlösungen auf Basis von LXI-, PXIe- und VXI-Architekturen.
