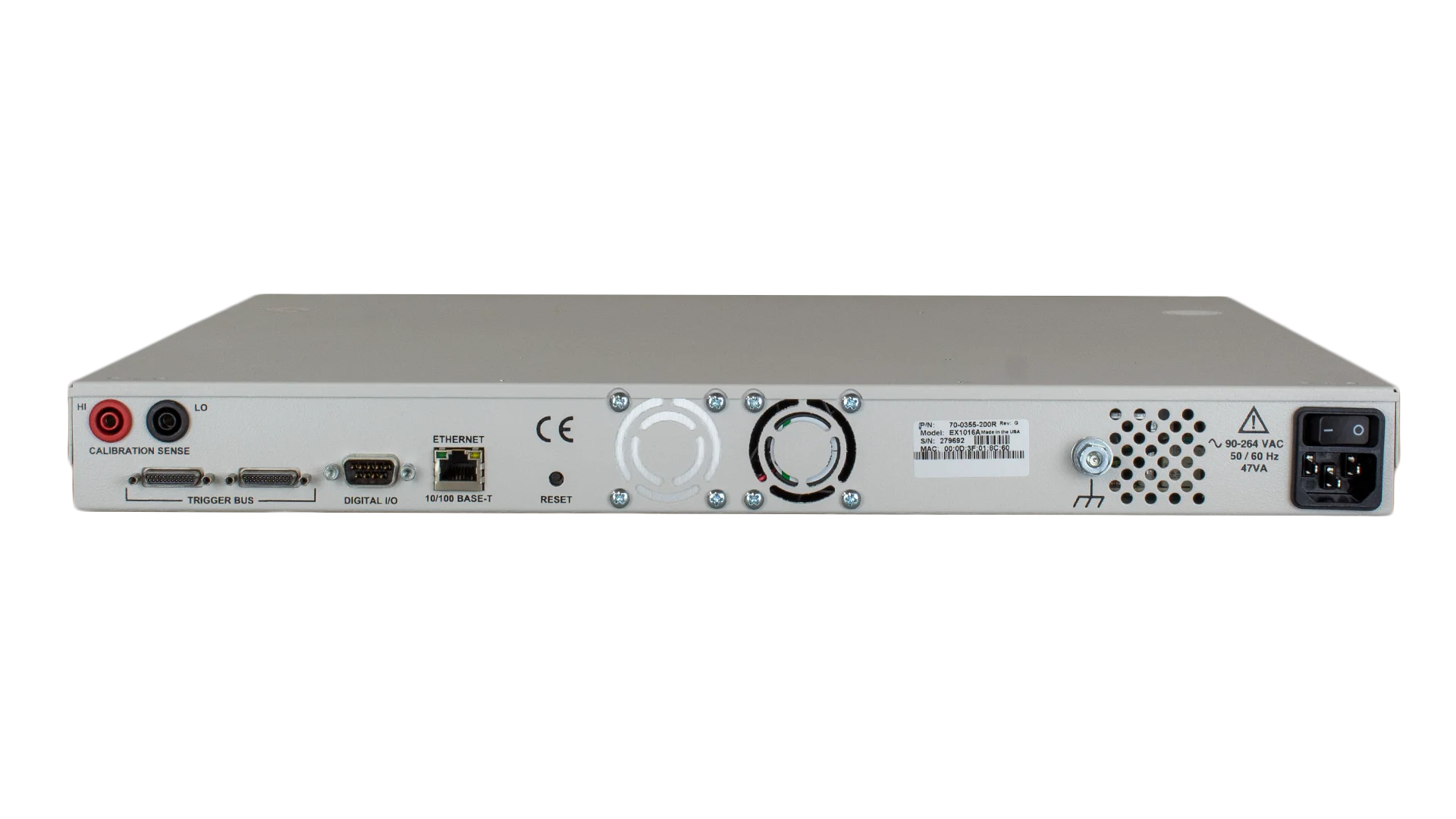

VTI EX1000 | Präzisions-Mehrkanal-Datenlogger
Präzise Messdaten aus Temperatur-, Spannungs- und Dehnungssensoren in einem System erfassen – schnell integriert und für anspruchsvolle Prüfaufgaben ausgelegt.
- ✓ Bis zu 48 differentielle Eingangskanäle
- ✓ Thermoelement-/Spannungsmessung
- ✓ End-to-End-Selbstkalibrierung
- ✓ LXI-Schnittstelle

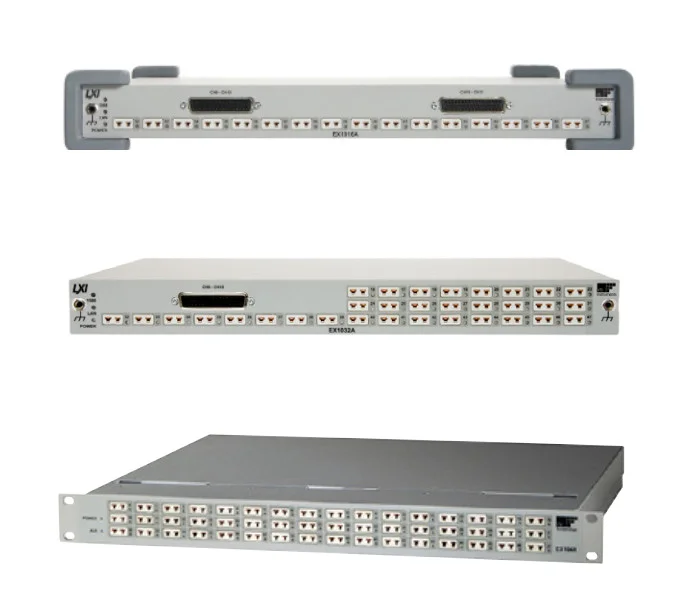

VTI EX1000A-Serie: Mehrkanal-Datenlogger für Thermoelemente und Spannung
Viele Messstellen auf wenig Raum erfassen
Die VTI EX1000A-Serie vereint bis zu 48 differentielle Eingangskanäle in einem 1-HE-Gehäuse. Damit eignet sich die Serie für die Mehrkanal-Messdatenerfassung in Prüfständen, in denen zahlreiche Temperatur- und Spannungssignale gleichzeitig anfallen. Typische Einsatzbereiche sind Luft- und Raumfahrt, Energie, Fahrzeugtechnik und industrielle Prüfung.
Welche Sensoren lassen sich einbinden?
Je nach Modell erfasst die Serie Thermoelemente, Spannungen, RTDs und Thermistoren. Bei dafür vorgesehenen Varianten erweitert das Modell EX10SC die Messmöglichkeiten um Dehnung, Druck, Frequenz und Position. So lassen sich unterschiedliche Sensorarten in einem gemeinsamen Mehrkanal-Messsystem erfassen.
Der gesamte Messpfad wird mitkalibriert
Die End-to-End-Selbstkalibrierung prüft den gesamten Messpfad im Datenlogger – vom Eingang über Filter und Verstärker bis zur Digitalisierung. Dazu werden definierte Referenzsignale in den internen Messweg eingespeist – noch bevor das Signal gefiltert und verstärkt wird. Veränderungen durch Drift, Alterung und Temperatur werden somit ausgeglichen.
Unterbrechungen bei Thermoelementen erkennen
Die Open Transducer Detection überwacht die angeschlossenen Thermoelemente und meldet Leitungsunterbrechungen oder unsichere Kontakte. Für die Temperaturmessung an der Anschlussstelle ist die Lösung modellabhängig; beim EX1000A wird dafür ein externes CJC-Signal benötigt.
Mehrere Datenlogger gemeinsam einsetzen
Über LXI und Ethernet werden mehrere Geräte in einen gemeinsamen Messaufbau eingebunden. IEEE-1588 ordnet die Messwerte zeitlich zu. Webzugriff, EXlab sowie IVI- und LabVIEW-Treiber unterstützen Einrichtung, Aufzeichnung und Einbindung in den Prüfstand.
Die passende Variante auswählen
Welche Ausführung zur Messaufgabe passt, hängt vor allem von Messgröße, Kanalzahl, Anschlussart und Versorgung ab. Innerhalb der Serie stehen unterschiedliche Anschluss- und Ausstattungsvarianten zur Verfügung, sodass sich die Datenlogger an den jeweiligen Prüfstand anpassen lassen.
Alternative Produkte
Für eine messpunktnahe Erfassung mit 16 Kanälen je Modul und höheren Abtastraten eignet sich die VTI EX1400-Serie. Wird ein modulares Tischgerät mit integriertem Digitalmultimeter und austauschbaren Messmodulen benötigt, ist die GW Instek DAQ-9600-Serie eine passende Alternative. Für Anwendungen, die Datenerfassung und Schaltfunktionen in einem Mainframe verbinden, steht die VTI EX1200-Serie zur Verfügung.
Passende Produktbereiche
Datenlogger und Datenerfassungssysteme | LXI- und PXI-Systeme | Testsysteme
Mehr Messmöglichkeiten mit mehreren EX1000A-Geräten erschließen
Kombinieren Sie verschiedene EX1000A-Varianten für zusätzliche Kanäle und vielseitige Messaufgaben – von Temperatur und Spannung bis zu Dehnung, Druck, Frequenz und Position. Beim Kauf von zwei oder mehr Geräten erhalten Sie 20 % Rabatt.
(Aktion gültig bis 30.9.2026)
Varianten
Spezifikationen
| Kanalkonfiguration | modellabhängige Aufteilung in Thermoelement- und Spannungskanäle |
|---|---|
| Kanalanzahl |
|
| Thermoelementtypen | J, K, T, E, S, R, B und N sowie frei definierbare Kennlinien für kundenspezifische Thermoelemente |
| Abtastrate | programmierbar bis 1.000 Sa/s pro Kanal, unabhängig von der Anzahl der Kanäle in der Scanliste |
| Spannungsmessbereiche | ±0,01 V, ±0,067 V, ±0,1 V, ±1 V und ±10 V; verfügbare Bereiche abhängig von Modell und Anschlussart |
| Signalaufbereitung | unabhängiger Signalpfad pro Kanal mit Verstärkung und programmierbarer Hardwarefilterung |
| Hardwarefilter | fünf zweipolige Bessel-Tiefpassfilter mit 4 Hz, 15 Hz, 40 Hz, 100 Hz oder 500 Hz sowie ein einpoliger Butterworth-Tiefpassfilter mit 1 kHz |
| End-to-End-Selbstkalibrierung | programmierbare Kalibrierung jedes internen Signalpfads mit integrierter Referenzquelle |
| Open Transducer Detection | kontinuierliche Erkennung unterbrochener Thermoelementkreise mit verriegelter Fehleranzeige; bei Bedarf kanalweise deaktivierbar |
| Kaltstellenkompensation | interne CJC-Sensoren bei Thermoelementanschlüssen; externe CJC-Sensoren bei D-Sub-Spannungseingängen und kanalweise programmierbare externe Kaltstellentemperaturen |
| Synchronisation | LXI-Taktsynchronisation, zeitgestempelte Messdaten und IEEE-1588-basiertes Timing |
| Triggerfunktionen | integrierter 8-kanaliger LXI Wired Trigger Bus sowie getrennt programmierbare Arm- und Triggerquellen |
| Triggerquellen | Immediate, Timer, Digital-I/O, LAN-Ereignisse, LXI Trigger Bus und LXI Alarm |
| Digital-I/O | acht programmierbare digitale Ein- und Ausgänge für Triggerung, Grenzwertsignalisierung und allgemeine Steueraufgaben |
| Netzwerk | 10/100 Base-T Ethernet mit LXI-Konformität |
| Bedienung | integrierte Weboberfläche zur Prüfung von Kommunikation und Gerätefunktion |
| Software und Treiber | IVI- und VXI Plug & Play-Treiber sowie Unterstützung für EXLab und VTICODA |
| Eingangsimpedanz | 40 MΩ differentiell |
| Eingangsschutz | ±15 V |
| Gleichtakteingangsbereich | ±10 V |
| Netzversorgung | 90 bis 264 V AC bei 50/60 Hz, maximale Leistungsaufnahme 47 VA |
| Bauform | 1 HE, 17,5 Zoll breit und 13,6 Zoll tief |
| Betriebstemperatur | 0 bis 50 °C |
| Stoß- und Vibrationsfestigkeit | gemäß MIL-PRF-28800F |
Optionen & Zubehör
| EX10SC | 16-kanaliges Erweiterungschassis zur zusätzlichen Signalaufbereitung für kompatible Geräte der EX10xx-Serie |
|---|---|
| 70-0355-900 | Rackmount-Montagesatz zur Befestigung des Geräts an Vorder- und Rückseite eines Standard-Prüfracks |
| 70-0355-901 | Rack-Ear-Montagesatz zur frontseitigen Befestigung in einem Standard-Prüfrack |
| 70-0355-902 | Tischaufstell-Montagesatz mit Gummifüßen für den Einsatz als Tisch- oder Laborgerät |
| EXLab | optionale Software für programmierfreie Einrichtung, Messdatenerfassung, Verwaltung und Anzeige |
| VTICODA | optionale Softwarelösung für Messdatenerfassung und Visualisierung |
Lieferumfang
| Messgerät in der bestellten Modellausführung |
| LXI Quick Start Guide |
| User’s Manual |
| CD mit Gerätetreibern, Produkthandbüchern und Dokumentation |
| Netzanschlusskabel |
Anwendungen
| Temperatur- und Spannungsmessungen in Entwicklungs-, Validierungs- und Produktionsprüfständen |
| Temperaturüberwachung in Motoren-, Antriebs- und Komponentenprüfständen |
| Thermische Prüfung und Überwachung von Batteriesystemen |
| Temperaturprofile und Langzeitmessungen in Klima- und Umweltprüfkammern |
| Triebwerksprüfungen und Strukturüberwachung in Luft- und Raumfahrtanwendungen |
| Überwachung von Turbinen und Anlagen zur Energieerzeugung |
| Messdatenerfassung in Systemen für erneuerbare Energien |
| Mess- und Überwachungsaufgaben im Bereich nuklearer Sicherheit |
| Abgas-, Verbrennungs- und thermische Untersuchungen in Fahrzeug- und Motorenprüfungen |
| Verteilte Mehrkanal-Messsysteme in automatisierten Prüf- und Testanlagen |
| Synchronisierte Messungen mit mehreren LXI-Geräten in umfangreichen Prüfsystemen |
| Gemischte Thermoelement- und Spannungsmessungen innerhalb eines Prüfaufbaus, abhängig von der gewählten Modellvariante |
