VTI Instruments EX1200 | LXI-Schalt- und Datenerfassungssystem
Ermöglicht den flexiblen Aufbau automatisierter Prüf- und Messsysteme sowie leistungsfähiger Datenlogger und kombiniert Schalten, Datenerfassung und Signalkonditionierung in einer Plattform.
- ✓ bis zu 576 Zweidrahtkanäle
- ✓ bis 26.5 GHz und 1000 Messungen/s
- ✓ integrierte Sicherheits- & intelligente Schaltfunktionen
- ✓ automatische Benutzerkalibrierung
Modulare LXI-Plattform für Schalten, Messen und Funktionsprüfung
VTI Instruments EX1200-Serie: Schalt-, Mess- und I/O-Funktionen in einem Mainframe
Die VTI Instruments EX1200-Serie besteht aus modularen LXI-Mainframes für automatisierte Schalt-, Mess- und Steueraufgaben. Welche Funktionen ein Mainframe übernimmt, richtet sich nach seiner Bestückung.
Mainframe und Module passend zur Prüfaufgabe wählen

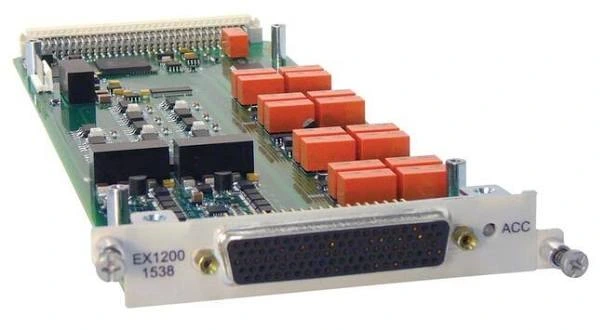

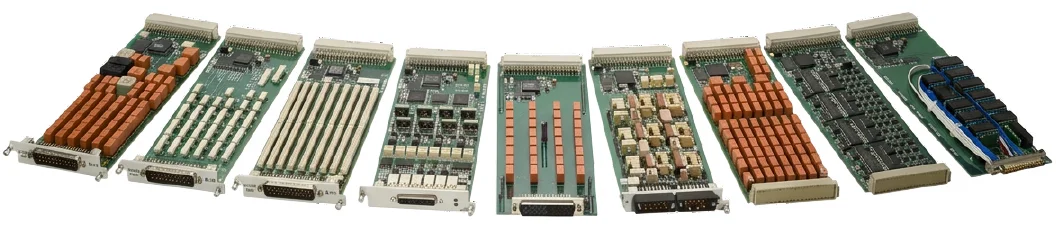

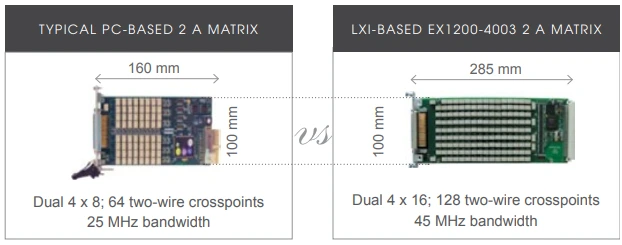

Die Mainframes bieten je nach Ausführung 2, 6 oder 16 Steckplätze. Für deren Bestückung bietet VTI Instruments separat auswählbare Module an. Dazu gehören unter anderem Multiplexer, Schaltmatrizen, General-Purpose- und Leistungsschalter, RF-/Mikrowellenschalter, digitale Ein- und Ausgänge sowie Module zur Signalerzeugung.
Messwerterfassung mit optionalem Digitalmultimeter
Je nach Mainframe lässt sich die EX1200-Serie um ein integrierbares 6,5-stelliges Digitalmultimeter (DMM) erweitern. Schalt- und Multiplexermodule führen die Messstellen über den internen 5-Draht-Analogbus an das DMM. Die Scan-Konfiguration legt dabei fest, welche Messstellen das DMM in welcher Reihenfolge erfasst.
Wie werden Schalten, Messen und I/O im Testablauf verknüpft?
Die Testsoftware gibt die Schalt-, Mess- und I/O-Befehle in der programmierten Reihenfolge aus. So kann sie beispielsweise eine Messstelle auswählen, eine Messung auslösen und anschließend einen digitalen Ausgang setzen. Der verfügbare Funktionsumfang ergibt sich aus den eingesetzten Modulen.
Die EX1200-Serie stellt dabei die konfigurierten Schalt-, Mess- und I/O-Funktionen bereit, ersetzt jedoch keine externen Stromquellen oder elektronischen Lasten.
Alternative Produkte
Für eine kompakte Tischgerät-Lösung mit integriertem DMM eignet sich die GW Instek DAQ-9600-Serie. Steht die reine, vielkanalige Datenerfassung im Vordergrund, kommen je nach Messsignal die VTI EX1400-Serie oder die VTI EX1000A-Serie infrage.
Passende Produktbereiche
Datenlogger (DAQs) | LXI / PXI Systeme | Testsysteme
Jetzt zwei oder mehr EX1200-Mainframes kaufen und 20 % Rabatt sichern
Schaffen Sie mehr Raum für zusätzliche Kanäle und getrennte Schalt-, Mess- und I/O-Aufgaben. Mit mehreren EX1200-Mainframes bauen Sie komplexere Prüfaufbauten übersichtlich und leistungsfähig auf.
(Aktion gültig bis 30.9.2026)
Varianten
Spezifikationen
| Bauformen |
|
|---|---|
| Kanaldichte | Bis zu 576 Zweidrahtkanäle in 1 HE bei entsprechender Multiplexerbestückung |
| Scanrate | Bis zu 1.000 Messungen pro Sekunde über kompatible Multiplexerkarten und ein installiertes DMM |
| Maximale Schaltspannung | Bis zu 300 V mit Universal- und Multiplexerkarten sowie bis zu 1.000 V mit Hochspannungsschaltkarten |
| Maximaler Schaltstrom | Bis zu 3 A mit Universal- und Multiplexerkarten sowie bis zu 16 A mit Leistungsschaltkarten |
| HF-/Mikrowellenbereich | DC bis 26,5 GHz mit entsprechenden HF- und Mikrowellenschaltkarten |
| Digitalmultimeter | 6,5-stellig; modellabhängig integriert oder optional erhältlich |
| Interner Analogbus | Fünf Signalpfade zur internen Führung von Messsignalen bis 300 V und 3 A zum DMM |
| Kommunikationsschnittstelle | Ethernet mit LXI-Unterstützung einschließlich LXI Event Log, LXI Event Messaging und zeitgestempelter Datenerfassung |
| Zeitsynchronisation |
|
| Zeitstempel |
|
| LXI Wired Trigger Bus | 8 Triggerleitungen für die hardwarebasierte Triggerung und Synchronisation |
Optionen & Zubehör
| EX1200-2165 | 6,5-stelliges DMM für den EX1206A-Mainframe |
|---|---|
| EX1200-2365 | 6,5-stelliges DMM für den EX1208A-Mainframe |
| EX1200-TB44 | Terminal Block für 44-poligen HD-D-Sub-Anschluss |
| EX1200-TB104 | Terminal Block für 104-poligen HD-D-Sub-Anschluss |
| EX1200-TB160 | Terminal Block für 160-poligen DIN-Anschluss |
| EX1200-TB200 | Terminal Block für 200-poligen HD-SCSI-Anschluss |
| EX1200-TBR | Terminal Block für sechs Steckplätze |
| 70-0363-506 | Anschlusskabel mit 41-poligem Steckverbinder und offenen Leitungsenden, Länge 3 ft / 91,4 cm |
| 70-0363-502 | Anschlusskabel mit 44-poligem Steckverbinder und offenen Leitungsenden, Länge 3 ft / 91,4 cm |
| 70-0363-501 | Anschlusskabel mit 104-poligem Steckverbinder und offenen Leitungsenden, Länge 3 ft / 91,4 cm |
| 70-0363-505 | Anschlusskabel mit 160-poligem Steckverbinder und offenen Leitungsenden, Länge 3 ft / 91,4 cm |
| PowerDAQ Studio Software (Free) | Konfiguration, Data Logging, Monitoring, Visualisierung |
Lieferumfang
| Gerät(e) der EX1200-Serie |
Anwendungen
| Automatisierte Schalt- und Funktionsprüfsysteme |
| Datenerfassung und Datenprotokollierung |
| Temperaturüberwachung mit Thermoelementen, RTDs und Thermistoren |
| Kabel- und Kabelbaumprüfung |
| Automotive-ECM-Prüfung |
| Stromversorgungsumschaltung |
| Batterieprüfung |
| Hochspannungsüberwachung |
| RTD- und Sensorsimulation |
| Prüfung von Haushaltsgeräten |
| HF- und Mikrowellenschaltung für automatisierte Testsysteme bis 26,5 GHz |
