KIKUSUI TOS5400 | Hipot- und Isolationswiderstandstester
Die Serie deckt je nach Modell AC- und DC-Spannungsfestigkeitsprüfungen sowie Isolationswiderstandsmessungen ab – mit klarer PASS/FAIL-Bewertung.
- ✓ AC-Hipot: bis 5 kV/100 mA
- ✓ DC-Hipot: bis 6 kV
- ✓ IR-Prüfspannung: 25–1000 V DC
- ✓ Isolationswiderstand: bis 10 GΩ
Hipot- und Isolationswiderstandstester
Kikusui TOS5400: Drei Modelle für unterschiedliche Sicherheitsprüfungen
Die Kikusui TOS5400-Serie umfasst drei elektrische Sicherheitstester für Spannungsfestigkeits- und Isolationswiderstandsprüfungen an Geräten und Bauteilen. Die Modellwahl richtet sich danach, ob der Prüfling mit AC, DC oder beiden Spannungsarten geprüft werden muss.
- TOS5402: AC-Spannungsfestigkeit und Isolationswiderstand
- TOS5403: DC-Spannungsfestigkeit und Isolationswiderstand, besonders für Batterien und PV-Systeme
- TOS5401: wahlweise AC- und DC-Spannungsfestigkeit, jedoch keine Isolationswiderstandsmessung
Isolationsfehler unter Hochspannung erkennen
Bei der Spannungsfestigkeitsprüfung legt das Hochspannungsprüfgerät die Prüfspannung am Prüfling an und überwacht den Prüfstrom. Überschreitet der Prüfstrom den Grenzwert oder erkennt die Funktion eine kurze Entladung, endet der Test mit FAIL. Für AC stehen bis 5 kV, 100 mA und 500 VA bereit. Bei DC beträgt die Maximalspannung 6 kV; 50 W werden bei 5 kV und 10 mA erreicht. Der PWM-Schaltverstärker hält die Ausgangsspannung bei Netzschwankungen stabil.
Isolationswiderstand messen
TOS5402 und TOS5403 messen mit 25 bis 1.000 V DC von 0,001 MΩ bis 10,000 GΩ. Einstellbare Anstiegs-, Prüf- und Abfallzeiten sowie PASS/FAIL-Grenzen passen den Ablauf an die Prüfanforderung an.
Prüfsequenzen automatisieren
61 Programme verbinden zwei Prüfschritte. LXI-konformes LAN, USB-TMC, RS-232C und Signal I/O binden die Geräte in Prüfstände und Produktionslinien ein. Die Serie eignet sich für Entwicklung, Qualitätssicherung und Fertigungsprüfungen nach Anforderungen aus IEC, EN, VDE oder UL. Schutzleiter-, Ableitstrom- und quantitative Teilentladungsprüfungen gehören nicht zum Funktionsumfang.
Alternative Produkte
Wer neben der Spannungsfestigkeit weitere elektrische Sicherheitsprüfungen abdecken möchte, findet drei passende Alternativen zur Kikusui TOS5400-Serie. Die GW Instek GPT-12000/GPT-15000-Serie kombiniert je nach Modell AC- und DC-Spannungsfestigkeit, Isolationswiderstand und Schutzleiterprüfung. Die Associated Research HypotULTRA 78xx-Serie eignet sich besonders für automatisierte Sicherheitsprüfungen mit umfangreicher Datenspeicherung. Eine weitere 500-VA-Alternative ist die GW Instek GPT-9900-Serie für AC- und DC-Spannungsfestigkeitsprüfungen sowie die Isolationswiderstandsmessung.
Passende Produktbereiche
Hipot Tester und Hochspannungsprüfgeräte
Welches TOS5400-Modell passt zu Ihrer Prüfung?
AC, DC oder zusätzlich Isolationswiderstand? Die Prüfaufgabe entscheidet, welches TOS5400-Modell passt. Gemeinsam stimmen wir Prüfspannung, Grenzwerte und die Einbindung in Ihren Prüfstand ab.
Spezifikationen
| TOS5401 | AC-Hipot 0,05 bis 5,00 kV, max. 500 VA bei 5 kV / 100 mA; DC-Hipot 0,05 bis 6,00 kV, max. 50 W bei 5 kV / 10 mA |
|---|---|
| TOS5402 | AC-Hipot 0,05 bis 5,00 kV, max. 500 VA bei 5 kV / 100 mA; Isolationswiderstandsprüfung mit 25 bis 1.000 V DC und Messung bis 10 GΩ |
| TOS5403 | DC-Hipot 0,05 bis 6,00 kV, max. 50 W bei 5 kV / 10 mA; Isolationswiderstandsprüfung mit 25 bis 1.000 V DC und Messung bis 10 GΩ |
| AC-Hipot-Ausgangsstrom | max. 100 mA ab 0,5 kV Ausgangsspannung (TOS5401, TOS5402) |
| DC-Hipot-Ausgangsstrom | max. 10 mA; max. Nennspannung 6 kV (TOS5401, TOS5403) |
| Isolationswiderstandsprüfung | max. 1 mA / 1 W, negative Polarität (TOS5402, TOS5403) |
| Hipot-Spannungsmessung | 0,000 bis 6,500 kV; Messgenauigkeit ab 500 V ±1,5 % vom Messwert, darunter ±(1,5 % vom Messwert + 10 V) |
| Hipot-Strommessung | AC bis 110 mA, DC bis 11 mA; Messgenauigkeit ab 1,00 mA ±1,5 % vom Messwert, darunter ±(1,5 % vom Messwert + 20 µA) |
| IR-Spannungsmessung | 0 bis -1.200 V; Genauigkeit ±(1 % vom Messwert + 1 V) (TOS5402, TOS5403) |
| AC-Prüffrequenz | 50 Hz oder 60 Hz (TOS5401, TOS5402) |
| Hochspannungserzeugung | PWM-Schaltverstärker |
| Entladungserkennung | LPF mit Fast, Medium und Slow sowie HPF mit High, Medium und Low zur Erkennung von Entladungen einschließlich Lichtbogen- und Koronaentladungen |
| DC-Entladefunktion | erzwungene Entladung nach Prüfende; max. Kapazität 1 µF, Entladezeit 0,0 bis 100,0 s (TOS5401, TOS5403) |
| IR-Entladefunktion | erzwungene Entladung nach Prüfende; max. Kapazität 2 µF, Entladezeit 0,0 bis 100,0 s (TOS5402, TOS5403) |
| Anstiegs- und Abfallzeit | 0,1 bis 100 s; abhängig von Prüfverfahren und Betriebsart |
| Hipot-Prüfzeit | 0,1 bis 1.000 s oder OFF; bei AC-Hipot alternativ zyklusbasierte Einstellung |
| Automatiktest | 61 Programme mit jeweils 2 Prüfschritten |

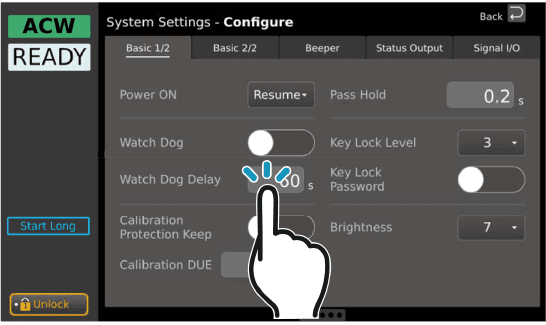

| Bedienung | integrierter 7-Zoll-Touchscreen |

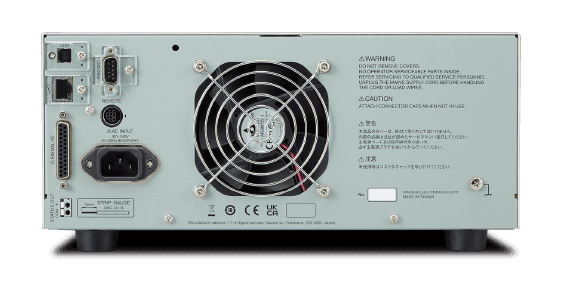

| Schnittstellen | LXI-kompatibles LAN, USB und RS232C serienmäßig |
| Netzversorgung | 100 bis 240 V AC nominal; zulässiger Bereich 90 bis 250 V AC, 47 bis 63 Hz |
| Abmessungen | 320 × 132 × 350 mm (B × H × T); maximale Außenmaße 330 × 150 × 380 mm |
| Gewicht |
|
Optionen & Zubehör
| TL31-TOS | Hochspannungsprüfleitungen, zusätzlicher Prüfleitungssatz mit 1,5 m Länge; ein Satz ist bereits im Lieferumfang enthalten |
|---|---|
| RC01-TOS | Fernsteuerbox für einhändiges Starten und Stoppen von DCW- und IR-Prüfungen; Adapterkabel DD-5P/9P erforderlich |
| RC02-TOS | Fernsteuerbox für zweihändiges Starten und Stoppen von DCW- und IR-Prüfungen; Adapterkabel DD-5P/9P erforderlich |
| DD-5P/9P | 5-poliges auf 9-poliges DIN-Adapterkabel für Fernsteuerboxen und Hochspannungsprüfpistolen |
| HP01A-TOS / HP02A-TOS | Hochspannungsprüfpistole für Zweihandbedienung, 1,8 m bzw. 3,5 m Leitungslänge und maximal 5 kV DC; Adapterkabel DD-5P/9P erforderlich |
| PL02A-TOS | Warnleuchteneinheit zur Anzeige laufender Prüfungen und weiterer Gerätezustände |
| KRA4-TOS | Rackmontagewinkel für EIA-Zollracks |
| KRA200-TOS | Rackmontagewinkel für JIS-Millimeterracks |
Lieferumfang
| Gerät(e) der Kikusui TOS5400-Serie |
| Netzleitung, 2,5 m, Ausführung abhängig vom Lieferland |
| Hochspannungsprüfleitungen TL31-TOS, ein Satz |
| 1x Satz konfektionierbarer D-Sub-Stecker für Signal I/O |
| 1x Kabelbinder zur Befestigung von USB-Kabeln |
| 1x Hochspannungs-Warnaufkleber |
| Kurzanleitung zur Inbetriebnahme |
| Sicherheitshinweise |
| China-RoHS-Informationsblatt |
Anwendungen
| DC-Spannungsfestigkeitsprüfungen an elektrischen Geräten und Bauteilen |
| Isolationswiderstandsmessungen an elektrischen Geräten und Bauteilen |
| Prüfungen nach Anforderungen aus IEC, EN, BS, VDE, UL, CSA, GB und JIS |
| DC-Spannungsfestigkeits- und Isolationsprüfungen an Batterien |
| DC-Spannungsfestigkeits- und Isolationsprüfungen an Photovoltaiksystemen |
| Prüfungen in Forschung und Entwicklung |
| Qualitätssicherungs- und Zertifizierungsprüfungen |
| Automatisierte Prüfungen in Fertigungs- und Produktionslinien |
